Introduction

Les éclairages LED sont le choix privilégié pour les espaces résidentiels et commerciaux en raison de leur grande efficacité énergétique, de leur longue durée de vie et de leur respect de l’environnement. Toutefois, de nombreux utilisateurs sont confrontés à un problème courant et agaçant : lumières LED qui clignotent. Cette fluctuation de la luminosité nuit non seulement à la qualité de l’éclairage, mais peut également provoquer une fatigue oculaire, des maux de tête et une baisse de concentration, affectant ainsi la santé des yeux et l’efficacité au travail. Dans les cas les plus graves, un scintillement constant peut révéler des risques électriques, tels que des composants internes défectueux (par exemple, des alimentations de mauvaise qualité), des connexions électriques médiocres ou des fluctuations de la tension du réseau. Ces facteurs accélèrent non seulement le vieillissement et raccourcissent la durée de vie des lampes (Combien de temps durent les lampes LED ?), mais peuvent également présenter certains risques pour la sécurité.

Si le remplacement des ampoules fluorescentes ou à incandescence traditionnelles est généralement simple, les lumières LED qui clignotent sont souvent moins évidentes à identifier. Heureusement, la grande majorité de ces problèmes peuvent être diagnostiqués et résolus par vos soins, sans nécessairement faire appel à un professionnel. Les dysfonctionnements sont généralement liés à quelques points faciles à vérifier : la qualité des connexions, la conformité du pilote (driver) LED aux normes de qualité ou l’efficacité de la dissipation thermique. ZGSM ayant déjà analysé les lumières LED qui clignotent, cet article se contentera d’un bref rappel pour se concentrer sur une solution pratique, claire et détaillée étape par étape. En fonction des symptômes observés, nous vous aiderons à identifier les causes probables et à mettre en œuvre les solutions adaptées. Nous espérons que ces conseils vous permettront de résoudre définitivement ce problème et de garantir à votre système d’éclairage LED des performances stables, sûres et durables. Voyons maintenant comment remédier au scintillement de vos éclairages LED.

Principales causes du lumières LED qui clignotent

La cause fondamentale du lumières LED qui clignotent réside dans les fluctuations continues de la puissance de sortie de la source lumineuse. En termes simples, la lumière s’allume et s’éteint rapidement et de manière répétée à haute fréquence. Contrairement aux ampoules à incandescence, les puces LED des luminaires ne présentent pas d’effet de rémanence dû à la chaleur résiduelle d’un filament ; elles ne peuvent donc pas compenser les variations lumineuses provoquées par les fluctuations de l’alimentation électrique. Par conséquent, elles sont particulièrement sensibles à la stabilité de l’alimentation : la moindre anomalie entraîne un scintillement visible. Cela concerne non seulement la tension d’entrée de l’alimentation, mais aussi la tension d’entrée de la puce LED (c’est-à-dire la tension de sortie du driver LED).

Pilote LED de mauvaise qualité

Le pilote LED constitue l’élément central d’alimentation des luminaires à LED. Le marché est inondé de pilotes bon marché et non conformes, fabriqués selon des procédés rudimentaires et à partir de matériaux de qualité inférieure. Ces dispositifs présentent une ondulation de courant très élevée en fonctionnement et sont dépourvus de technologies adéquates de correction du facteur de puissance (qu’est-ce que le PF ? et de régulation de tension par modulation de largeur d’impulsion (PWM) ; ils sont donc incapables de fournir un courant et une tension stables et constants. L’instabilité constante de la sortie de l’alimentation LED provoque directement un scintillement à haute fréquence de la source lumineuse, ce qui constitue la cause première des problèmes de scintillement observés sur la grande majorité des luminaires à LED.

Fluctuations de tension du réseau électrique

Les tensions du réseau électrique desservant les secteurs résidentiel et commercial sont relativement stables ; par conséquent, le risque de scintillement des plafonniers ou des spots LED dû à des problèmes de réseau est faible. Il en va tout autrement pour l’alimentation industrielle, en particulier dans les pays dotés de réseaux électriques peu développés, où la tension peut fluctuer considérablement lors des pics de consommation ou lors de la mise en marche ou à l’arrêt d’équipements très puissants à proximité. Bien que la plupart des drivers LED aient une plage de tension de fonctionnement standard de 90 à 305 V CA, dans les cas extrêmes où la tension réelle du réseau dépasse cette plage, le driver LED (Plus d’informations sur les drivers LED) ne peut pas maintenir une tension stable. Il en résulte une alimentation intermittente, provoquant un scintillement fréquent et des variations de luminosité de l’éclairage LED. Dans les cas les plus graves, les luminaires LED (tels que les éclairages publics) peuvent ne pas démarrer correctement.

Mauvaise conception thermique des luminaires

De nombreux luminaires LED à bas coût présentent des défauts de conception au niveau de la dissipation thermique, entraînant une dissipation insuffisante ou une disposition inadéquate des composants (par exemple, le bloc d’alimentation subit la chaleur du dissipateur thermique ou des puces LED à haute température). Lorsque ces luminaires restent allumés longtemps, le driver accumule de la chaleur qui ne peut être évacuée assez rapidement. Si la température du driver LED dépasse la plage de fonctionnement prévue, la protection thermique intégrée coupe automatiquement l’alimentation ou en réduit la puissance de sortie. Une fois l’appareil refroidi, l’alimentation est rétablie. Ce cycle répété provoque un scintillement périodique et régulier de la lumière. Cette situation survient fréquemment dans des conditions d’utilisation extrêmes, comme avec des projecteurs extérieurs en été, des éclairages industriels dans des ateliers à haute température ou des luminaires encastrés (type « canopy ») mal ventilés. Par exemple, les drivers Inventronics fonctionnent généralement dans une plage de -40 à 90 °C. Lorsque la température devient excessive, ils activent souvent une fonction de protection (telle que la fonction « Driver Guard », un facteur influençant le prix du driver) qui réduit la puissance de sortie pour permettre à la température de revenir à la normale (voir la figure de gauche ci-dessous). Avec des alimentations de moindre qualité, la surchauffe survient plus facilement, entraînant des cycles répétés d’allumage et d’extinction (lumières LED qui clignotent), ce qui réduit la durée de vie du driver. Veuillez consulter la figure de droite ci-dessous : Durée de vie du driver LED en fonction de la température du boîtier (MTBF, indicateur également lié à la durée de vie du driver).

Câblage desserré ou endommagé

Ces problèmes résultent généralement d’erreurs de fabrication ou d’installation ; ce sont des défauts qui peuvent être évités en amont. Un contrôle qualité insuffisant en usine ou un câblage mal serré lors de l’installation manuelle peut entraîner un desserrage des câbles d’alimentation internes et des connexions au sein du luminaire. Un câblage mal serré peut compromettre la qualité du contact électrique, provoquant des interruptions intermittentes. Ces fluctuations de l’alimentation entraînent alors un lumières LED qui clignotent. Si le problème n’est pas corrigé, il peut engendrer des risques pour la sécurité, tels que la détérioration du luminaire ou la formation d’arcs électriques dus à un mauvais contact.

Comment réparer les lumières LED qui clignotent

En prenant l’exemple de l’éclairage public extérieur, nous fournirons des conseils de dépannage de base ainsi que les mesures correctives adaptées à chaque type de dysfonctionnement. L’analyse des symptômes permet d’écarter les causes peu susceptibles de provoquer ce scintillement, évitant ainsi des étapes de dépannage inutiles et permettant de savoir comment réparer les lumières LED qui clignotent.

Pilote LED de mauvaise qualité provoquant un scintillement : phénomène et solutions

Symptômes : Le luminaire scintille en continu dès qu’il est allumé ; ce lumières LED qui clignotent est irrégulier, ne dépend pas de la durée d’utilisation et se produit de manière autonome. Lorsque l’on utilise un téléphone portable ou un appareil photo sous la lumière, des ondulations visibles apparaissent à l’écran. Ces deux symptômes principaux peuvent être attribués à un driver (pilote) défectueux ou de mauvaise qualité. C’est la cause la plus fréquente de stroboscopique ou d’effet lumières LED qui clignotent ; les drivers de qualité inférieure présentent une mauvaise régulation de tension et des capacités de filtrage insuffisantes, ce qui entraîne une ondulation excessive du courant et une alimentation instable.

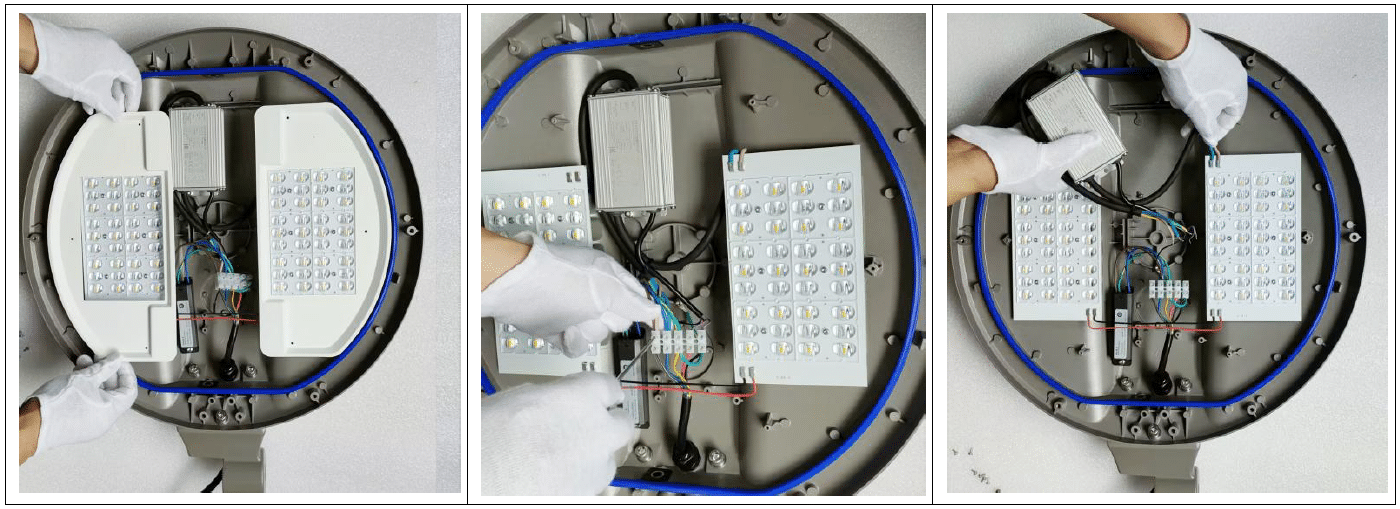

Procédure de dépannage : Privilégiez la méthode du test par substitution. Remplacez le driver du luminaire LED qui scintille par celui d’un luminaire fonctionnant correctement et ayant les mêmes spécifications, puis observez le comportement du luminaire. Si le luminaire qui scintillait initialement retrouve un fonctionnement normal et que celui qui fonctionnait bien se met à scintiller, cela confirme que le driver LED est défectueux ou non conforme aux normes de qualité. Si le lumières LED qui clignotent est visible à l’œil nu, il suffit de remplacer le driver par un modèle de meilleure qualité. Toutefois, si le problème est lié à l’ondulation du courant et que votre application d’éclairage impose des exigences élevées à cet égard, vous devrez le remplacer par un driver LED de haute qualité correspondant aux spécifications. Dans ce cas, les caractéristiques d’entrée et de sortie du driver doivent correspondre à celles du luminaire d’origine. En cas de doute, veuillez consulter un professionnel, le fournisseur du driver ou le fabricant du luminaire (ZGSM, fabricant professionnel d’éclairages LED). La procédure de remplacement du driver défectueux est décrite ci-dessous.

Fluctuations de tension provoquant du papillotement – ​​phénomène et solutions

Symptômes : Plusieurs lampadaires LED situés dans une même rue présentent simultanément un scintillement et un clignotement synchronisé, principalement lors des périodes de forte demande électrique ; dans certains cas, il arrive même que certains luminaires ne s’allument pas du tout. À l’inverse, l’éclairage fonctionne normalement le reste du temps. Ce phénomène est généralement dû à des fluctuations de tension du réseau électrique et s’observe souvent dans les zones où le réseau est peu performant ; toutefois, une conception inadéquate du tableau de distribution peut également être à l’origine de ce type de scintillement.

Procédure de diagnostic : Observez si le scintillement présente un caractère collectif ou périodique afin de distinguer les défaillances individuelles des pannes affectant un groupe de luminaires (lumières LED qui clignotent) en raison de problèmes d’alimentation. Comme ce type de panne ne provient pas des luminaires eux-mêmes, nous recommandons aux clients de faire appel à un électricien professionnel. Celui-ci pourra utiliser des instruments de mesure (tels qu’un multimètre) pour contrôler la tension du réseau, vérifier si elle sort de la plage de fonctionnement standard (90–305 V CA) et évaluer la conception du tableau de distribution. Bien entendu, dans certains cas particuliers, le problème peut également résulter d’une inadéquation entre la tension de fonctionnement de l’alimentation et la tension du réseau ; par exemple, si la tension d’entrée du driver LED est comprise entre 220 et 240 V alors que la tension du réseau n’est que de 180 V ou moins.

Une conception thermique inadéquate à l’origine de scintillements : phénomène et solutions

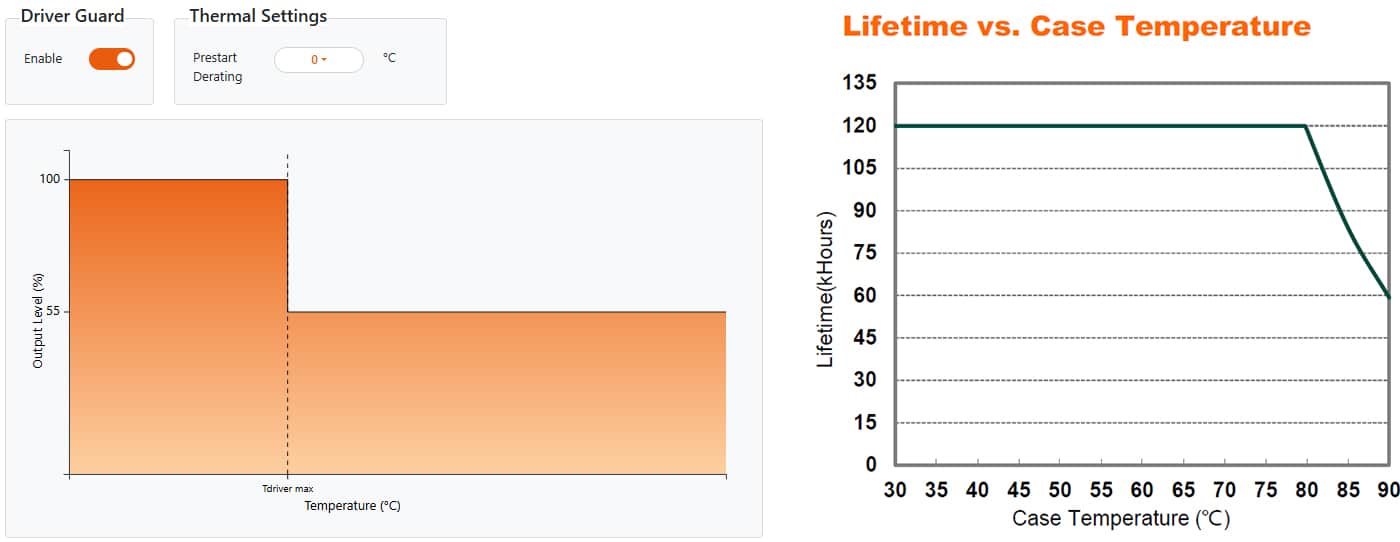

Symptômes : Le luminaire fonctionne normalement sans scintillement lors de la mise en marche initiale, mais après une certaine durée d’utilisation, il commence à scintiller de manière rythmique et périodique à mesure qu’il monte en température. Si le luminaire retrouve un fonctionnement normal après avoir été éteint et laissé refroidir durant la journée avant d’être rallumé le soir — et que ce cycle se répète — le défaut peut être attribué à une protection thermique déclenchée par une dissipation de chaleur insuffisante.

Procédure de diagnostic : Laissez le luminaire allumé pendant une période prolongée et touchez le boîtier ainsi que la zone du pilote (driver) LED. Si l’appareil semble anormalement chaud, que les orifices de ventilation sont obstrués, que le dissipateur thermique est trop fin ou qu’il n’existe aucune structure de dissipation thermique, cela indique un défaut de conception thermique. Compte tenu du schéma de lumières LED qui clignotent et de la différence marquée de comportement entre l’état froid et l’état chaud, le problème correspond parfaitement aux caractéristiques d’une défaillance de la protection thermique ; les problèmes de câblage ou de réseau électrique peuvent donc être écartés. Bien entendu, ce défaut peut également provenir d’une alimentation de qualité insuffisante, incapable de fonctionner correctement à des températures relativement élevées. Si le dissipateur thermique lui-même est trop fin et entraîne une mauvaise dissipation de la chaleur, le remplacement du luminaire constitue la seule solution. Si la cause est différente (présence de feuilles ou de poussière, ou conception inadaptée), le problème peut être résolu en nettoyant le dissipateur thermique ou en modifiant la conception (par exemple, en éloignant l’alimentation du dissipateur). Si le problème provient d’une alimentation de qualité médiocre (incapable de supporter des températures élevées), son remplacement est une solution viable. Les luminaires bien conçus doivent prendre en compte les conditions météorologiques extrêmes ; actuellement, de nombreux luminaires d’extérieur sont équipés de protections thermiques internes ou externes (telles que les sondes NTC) afin de prévenir tout dommage aux LED et à l’alimentation causé par une chaleur excessive.

Câblage desserré ou endommagé provoquant un scintillement : phénomène et solutions

Symptômes : Le luminaire clignote de manière irrégulière. Lorsque l’on secoue légèrement le luminaire, son support ou les connexions électriques, l’intensité du clignotement varie — tantôt faible, tantôt forte — et la lumière s’éteint parfois avant de se rallumer automatiquement. Ce phénomène s’accompagne parfois d’un léger bourdonnement électrique, généralement dû à des connexions défectueuses. Comme on peut le constater, ce type de clignotement diffère de celui causé par des défaillances de l’alimentation ou des fluctuations de tension, car il ne présente pratiquement aucun schéma identifiable. Par ailleurs, les luminaires d’éclairage public intègrent des dispositifs de protection contre les surtensions ainsi que d’autres composants sensibles. Bien que ces derniers puissent résister à un certain niveau de surtension (causée par la foudre, par exemple), leurs composants internes (varistances) finissent par céder, entraînant une défaillance de la protection. Dans la plupart des cas, le luminaire cesse de fonctionner et doit être remplacé rapidement.

Procédure de dépannage : Après avoir coupé l’alimentation, ouvrez le bornier du luminaire et inspectez un par un les câbles d’alimentation internes, les connecteurs et les points de raccordement afin de déceler tout desserrage, oxydation des extrémités de fils, usure des câbles, corrosion des bornes ou mauvais contact. Portez une attention particulière aux connexions potentiellement desserrées, qu’elles résultent du câblage d’usine, de raccordements effectués après l’installation ou de vibrations prolongées. Inspectez soigneusement les composants vulnérables (tels que les protecteurs de surtension et plus d’informations sur les SPD) ; certains de ces dispositifs sont par exemple équipés de voyants indiquant leur état de fonctionnement en cas de panne. Les solutions à ces problèmes sont relativement simples : il suffit de resserrer toutes les connexions, de couper les extrémités de fils oxydées ou endommagées et de remplacer les composants défectueux.

Solutions d’éclairage ZGSM

Résumé

Cet article examine en détail les causes du lumières LED qui clignotent et présente des méthodes de dépannage étape par étape, offrant ainsi une solution pratique et immédiatement applicable. L’article explique d’abord que la cause première du scintillement réside dans les fluctuations continues de la puissance de sortie du luminaire ; contrairement aux filaments à incandescence qui conservent une chaleur résiduelle servant de tampon, les puces LED ne disposent pas de cette inertie thermique, de sorte que la moindre instabilité de l’alimentation provoque une variation de l’intensité lumineuse. Nous décrivons ensuite les quatre causes les plus courantes de lumières LED qui clignotent, notamment les alimentations de mauvaise qualité et peu coûteuses ; les fluctuations de tension du réseau électrique (fréquentes dans les zones industrielles ou les régions dotées d’infrastructures électriques inadaptées) ; une conception inadéquate de la dissipation thermique du luminaire (température de fonctionnement des LED et du driver) ; et des connexions desserrées au niveau des borniers internes. Pour résoudre le problème de lumières LED qui clignotent, il faut en analyser la cause : si la lumière LED scintille dès qu’elle est allumée et qu’un motif d’ondulation est visible lorsqu’il est capturé par un appareil photo de smartphone, il s’agit généralement d’un problème de qualité du pilote ; il suffit de le remplacer par un pilote de haute qualité qui répond aux exigences spécifiées ; Si plusieurs luminaires d’un même groupe voient leur intensité varier simultanément lors des pics de consommation électrique, vérifiez la tension du réseau sur site ainsi que le câblage du tableau de distribution. Si le scintillement n’apparaît que par intermittence après une certaine durée de fonctionnement, dépoussiérez les dissipateurs thermiques, optimisez la ventilation et remplacez les alimentations ne supportant pas les températures élevées. Enfin, si le scintillement s’accentue nettement lorsque l’on secoue légèrement le luminaire ou les câbles, coupez l’alimentation et resserrez toutes les connexions, coupez les extrémités de fils oxydées ou endommagées et remplacez les composants défectueux, tels que les dispositifs de protection contre les surtensions. Contactez ZGSM pour plus d’informations.
