Question 1

Que représentent les angles de faisceau de 60°, 90° et 120° ?

Accepted Answer

Les angles de faisceau de 60°, 90° et 120° sont parmi les plus courants ; ils constituaient d'ailleurs les trois principaux types de distribution lumineuse utilisés dans les projecteurs ces dernières années. Ces angles correspondent à une couverture d'éclairage relativement large et se classent généralement dans les catégories « moyen » ou « large ». On rencontre également fréquemment des angles de 15°, 30° et 45° ; la consultation des tableaux d'angles de faisceau NEMA révèle que ces angles correspondent à des faisceaux « étroits », plus adaptés à l'éclairage des terrains de sport. Dans le contexte des luminaires industriels et des projecteurs, les angles de 60°, 90° et 120° sont classés selon leur zone de couverture lumineuse respective. Un angle de faisceau de 60° produit une lumière très concentrée ; par conséquent, la lumière émise par le luminaire forme un point relativement petit au sol ou sur la surface éclairée, ce qui se traduit par une luminosité comparativement élevée. Appliqué à l'éclairage industriel, cet angle est particulièrement adapté aux entrepôts à hauts plafonds. Cependant, du fait de la concentration de la lumière, la surface au sol présente souvent des zones d'ombre et de lumière alternées, un phénomène appelé éclairage non uniforme. À l'inverse, un angle de faisceau de 120° produit une lumière diffuse, ce qui le rend adapté aux entrepôts à plafond bas. Compte tenu de son large angle de faisceau, qui génère une importante diffusion latérale de la lumière, cette configuration est susceptible de provoquer des éblouissements ; il n'est donc pas forcément conseillé d'installer ces luminaires à la hauteur la plus basse possible. L'angle de faisceau de 90° offre un compromis entre ces deux extrêmes, représentant un choix judicieux qui optimise efficacement la luminosité et la couverture d'éclairage.

Question 2

Qu’est-ce que l’angle de faisceau et l’angle de champ ?

Accepted Answer

Vous trouverez des informations pertinentes dans le manuel de l'IESNA. Sur le diagramme en coordonnées polaires de la distribution d'intensité, l'angle du faisceau et l'angle du champ sont indiqués. L'angle du faisceau correspond à l'angle pour lequel l'intensité chute de son maximum central à 50 % (soit la demi-intensité maximale), tandis que l'angle du champ correspond à l'angle pour lequel l'intensité chute de son maximum central à 10 %. Le premier, avec une plage de valeurs plus étroite, permet de déterminer si un luminaire est à faisceau concentré ou diffus ; c'est à cette valeur que l'on fait souvent référence. L'angle du champ représente la diffusion visible globale de la lumière, incluant le halo périphérique plus diffus.

Question 3

Qu'est-ce qu'un graphique d'angle de faisceau ?

Accepted Answer

L'angle de faisceau désigne la plage de lumière émise par un luminaire et influe sur des facteurs tels que l'éclairement, la couverture et l'éblouissement. La norme NEMA classe les angles de faisceau en sept catégories selon leur taille, appelées types NEMA : très étroit, étroit, moyennement étroit, moyen, moyennement large, large et très large. Lorsque les utilisateurs évoquent les angles de faisceau en utilisant des termes vagues comme « étroit », « moyen » ou « large » au lieu de fournir des valeurs angulaires précises, il est nécessaire de comprendre la plage d'angles de faisceau souhaitée par le client afin de sélectionner la lentille appropriée. Le tableau des angles de faisceau ci-dessous illustre la relation entre la taille angulaire, le type NEMA et les descriptions correspondantes.

Éclairage Public

Éclairage Sportif

Projecteur

Projecteur Solaire

Luminaire Industriel

Luminaire de Tunnel

Luminaire Urbain

Bornes lumineuses

Lampadaire Solaire

Feu de Circulation

Luminaire d’Auvent

Accessoires

SYSTÈMES INTELLIGENTS

CONCEPTION DE SIMULATIONS

FINANCEMENT INTELLIGENT

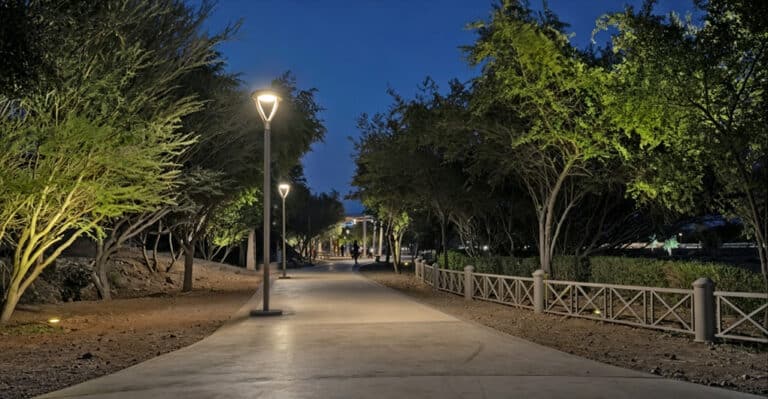

Comprendre l’angle de faisceau des LED : angle de faisceau pour l’éclairage public
