Conception eclairage entrepot LED : normes, agencements et choix de luminaires

Conception eclairage entrepot LED : normes, agencements et choix de luminaires

table of Contents
  1. Introduction
  2. Norme d'eclairage entrepot LED
  3. Considérations sur la conception de l'eclairage entrepot LED
  4. Comment choisir le bon éclairage LED pour l'eclairage entrepot LED ?
    1. Sélection de la méthode d'installation
    2. Puissance élevée et efficacité lumineuse élevée
    3. Sélection de la distribution lumineuse
    4. Résistance aux hautes températures, indice IP et IK
    5. Autres accessoires tels que kit d'urgence, réflecteur anti-éblouissement
  5. Éclairage entrepot LED ZGSM
  6. Résumé
  7. Produits connexes
  8. Blogs connexes
  9. Projets connexes
  10. Questions fréquemment posées
  11. Présentation de l'auteur

Introduction

Dans le secteur logistique en constante évolution, un eclairage entrepot LED performant joue un rôle essentiel pour améliorer l’efficacité opérationnelle, réduire les coûts énergétiques et accroître la productivité des employés. Un éclairage adéquat permet non seulement d’éclairer un vaste espace, mais aussi d’améliorer considérablement la fonctionnalité et la sécurité globales des opérations de l’entrepôt. Cependant, l’eclairage entrepot LED est confronté à des défis spécifiques. La taille de l’espace, la hauteur sous plafond et la disposition des étagères influencent le choix des lampes, des lentilles et de leur disposition. Ce guide explique les facteurs à prendre en compte lors de la mise en œuvre de solutions d’éclairage efficaces en gestion d’entrepôt, tels que les normes et la conception de l’éclairage. La conception de l’éclairage concerne la zone des quais et celle des rayonnages, et le choix des lampes et de la distribution lumineuse pour ces deux zones est très différent. Par ailleurs, la fonction de gradation, l’efficacité lumineuse (qu’est-ce que l’efficacité lumineuse et comment l’améliorer ?) et les accessoires d’installation doivent également être pris en compte lors du choix des lampes pour un éclairage optimal.

Norme d’eclairage entrepot LED

Il existe de nombreuses normes régionales pour l’eclairage entrepot LED, telles que les normes ISO/CIE 8995, EN12464-1 et GB50034. Par exemple, la norme GB50034 exige 50 lux, 100 lux, 150 lux et 200 lux pour les entrepôts de grandes pièces, les entrepôts de pièces générales, les entrepôts de produits semi-finis et les entrepôts de pièces fines. De plus, l’éclairage vertical des étagères ne doit pas être inférieur à 50 lux. Les normes ISO/CIE 8995 et EN12464-1 ont des exigences similaires pour l’eclairage entrepot LED. L’éclairage requis pour les magasins et les réserves est de 100 lux ; s’ils sont occupés en permanence, il est de 200 lux. En revanche, il est plus important pour les zones de manutention, d’emballage et d’expédition, de 300 lux. Concernant les rayonnages de stockage, les exigences d’éclairage varient considérablement selon que les passerelles sont ouvertes ou fermées : 20 lux pour les premières, 150 lux pour les secondes. Pour les façades de rayonnages de stockage, l’exigence d’éclairement vertical est supérieure à 200 lux (un éclairage portatif peut être utilisé). Voici les exigences de la norme EN12464-1 relatives à l’éclairage, à l’uniformité et à l’éblouissement (Qu’est-ce que l’éblouissement dans l’éclairage ?) dans les différentes zones de l’entrepôt.

Espaces généraux à l’intérieur des bâtiments – Magasins, chambres froides
Type de zone, de tâche ou d’activité Em(lx) UGR Uo Ra Exigences spécifiques
Magasin et réserves 100 25 0,40 60 200 lx si occupé en permanence.
Zones de manutention des emballages d’expédition 300 25 0,60 60
Zones générales à l’intérieur des bâtiments – Zones de stockage
Type de zone, de tâche ou d’activité Em(lx) UGR Uo Ra Exigences spécifiques
Passerelles : sans personnel 20 – 0,40 40 Éclairement au niveau du sol.
Passerelles : habitées 150 22 0,40 60 Éclairement au niveau du sol.
Postes de contrôle 150 22 0,60 80
Face du rack de stockage 200 – 0,40 60 Éclairage vertical, un éclairage portable peut être utilisé.

Considérations sur la conception de l’eclairage entrepot LED

Il n’y a pas de différence fondamentale entre l’espace de stockage et la surface sous plafond d’une installation industrielle générale, et cet espace est relativement simple. Les entrepôts sont généralement divisés en zones de quai et en zones de rayonnage. En général, des luminaires à faisceau rond standard conviennent aux zones de quai, mais les zones de rayonnage nécessitent un éclairage plus efficace à faisceau long et étroit. Nous expliquons ci-dessous les points à prendre en compte pour l’éclairage des zones de quai et de rayonnage.

Les lampes utilisées pour l’eclairage entrepot LED doivent fournir un éclairage suffisant au sol. Pour l’éclairage des quais, il est conseillé d’éviter les puits de lumière, les conduits d’aération, les sprinklers, les ventilateurs et autres équipements installés au plafond. Selon les normes d’éclairage en vigueur, telles que l’EN12464 ou l’IESNA, un éclairage moyen de 200 à 300 lux est suffisant pour les quais. Nous utilisons généralement une disposition sur le terrain pour le placement des lampes, et après calcul, nous pouvons obtenir les résultats souhaités lors de la simulation d’éclairage. Pour ce type d’éclairage, la distribution lumineuse des lampes est généralement symétrique (60, 90 ou 120 degrés), déterminée par la conception de l’éclairage (Plus de conceptions d’éclairage ZGSM).

L’éclairage des rayonnages d’entrepôt est relativement complexe, car les allées centrales sont étroites. Par exemple, pour le stockage sur rayonnages, la largeur des allées des rayonnages hauts et larges nécessitant des gerbeurs ou des chariots élévateurs pour la manutention et le placement des articles est généralement de 3 à 3,5 m, tandis que celle des rayonnages densément agencés où sont placés les articles stockés manuellement est généralement de 1 à 1,5 m. C’est précisément en raison de ces différences qu’il est important de choisir judicieusement les lampes et la distribution lumineuse avant la conception de l’eclairage entrepot LED, en fonction de paramètres tels que la hauteur et l’espacement des rayonnages, afin de répondre aux exigences d’éclairage de la façade, notamment de la zone d’observation. Pour ces zones, nous privilégions les lampes à éclairage asymétrique ou étroit afin de répondre aux exigences d’éclairage de la façade des rayonnages, d’améliorer la reconnaissance des marchandises et des emplacements de stockage, et d’assurer la précision des opérations d’entrée et de sortie.

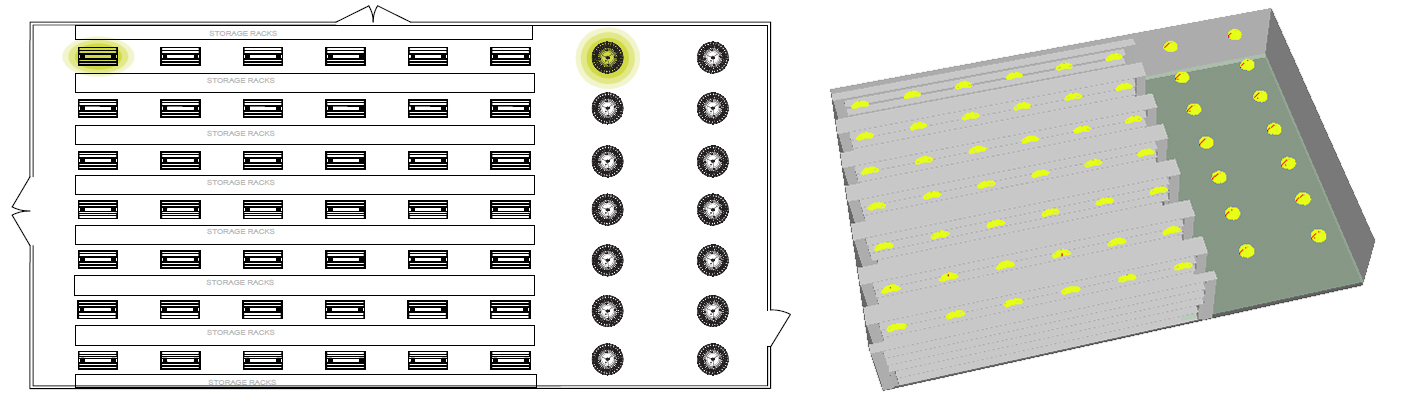

Aménagement de eclairage entrepot LED
Aménagement de eclairage entrepot LED

Comment choisir le bon éclairage LED pour l’eclairage entrepot LED ?

Sélection de la méthode d’installation

Il existe différentes options d’installation de luminaires LED pour l’éclairage entrepot LED : montage sur support, montage en surface, montage suspendu ou montage sur tube, souvent déterminées par la structure de votre entrepôt. Le montage sur support permet d’ajuster l’angle d’éclairage, ce qui est idéal pour l’éclairage des étagères ou l’éclairage d’appoint dans les zones clés ; les luminaires de grande hauteur montés au plafond (montage en surface) sont souvent adaptés aux entrepôts bas de plafond ; les luminaires suspendus conviennent généralement aux grands entrepôts hauts de plafond ; les luminaires montés sur tube sont relativement rares et remplacent généralement les lampes traditionnelles. Plus d’informations sur les différentes méthodes d’installation.

Puissance élevée et efficacité lumineuse élevée

Plus l’entrepôt est haut, plus la hauteur d’installation des luminaires augmente. Des lampes LED de plus forte puissance sont souvent nécessaires pour éclairer le sol. Par exemple, à une hauteur d’installation de 6 mètres, 8 luminaires LED de 200 W peuvent éclairer efficacement une surface d’environ 400 mètres carrés (20 x 20 mètres) (l’éclairage moyen peut atteindre 500 lux). Cependant, si la hauteur d’installation continue d’augmenter, l’effet lumineux se dégradera, car davantage de lumière sera dirigée vers les murs et le plafond. C’est pourquoi une puissance élevée et un angle de faisceau étroit sont nécessaires dans ce cas. Il est également important de choisir des lampes LED à haut rendement. Les luminaires LED de haute qualité pour entrepôts peuvent atteindre 150 à 190 lm/W, voire plus. Ainsi, avec le même nombre de lampes LED éclairant la zone cible, des lampes à haut rendement peuvent obtenir l’effet lumineux souhaité avec une puissance moindre. Pour un même entrepôt de 20 x 20 mètres, si des luminaires de grande hauteur de 140 lm/W sont utilisés, 8 lampes de 200 W peuvent atteindre un éclairage cible de 500 lux. Si 190 lm/W sont utilisés, 8 lampes de 150 W ou 6 lampes de 200 W (luminaires de grande hauteur à haute efficacité lumineuse ZGSM) suffiront.

Sélection de la distribution lumineuse

L’analyse de la section précédente nous a montré que la présence d’étagères réduit la largeur des allées. Pour éclairer une allée aussi longue et étroite, on peut imaginer qu’une distribution lumineuse symétrique (qu’est-ce qu’une distribution lumineuse symétrique et asymétrique ?) ne soit pas adaptée à ce type d’application. Au contraire, les lentilles asymétriques sont parfaitement adaptées à l’éclairage de ces zones grâce à leurs différences de distribution lumineuse dans les deux directions C0-180 et C90-270. La distribution lumineuse longue de C0-180 permet d’éclairer l’ensemble de l’allée, tandis que la distribution lumineuse courte de C90-270 permet de concentrer la lumière et d’éviter d’irradier le haut des étagères. Nous avons pris comme exemple un entrepôt classique avec étagères : la première solution adoptait une distribution lumineuse entièrement symétrique, tandis que la seconde combinait une distribution lumineuse asymétrique et symétrique. Après calculs avec Dialux, nous avons constaté que le résultat d’éclairage de la première solution était bien inférieur à celui de la seconde. Non seulement l’éclairage n’atteignait que les deux tiers de ce dernier, mais l’uniformité était également médiocre, ce qui ne répondait pas aux exigences d’eclairage entrepot LED. Pour obtenir un éclairage plus uniforme et plus lumineux, il fallait soit ajouter des lampes, soit choisir une distribution lumineuse adaptée. Cette dernière solution est évidemment plus raisonnable et économique.

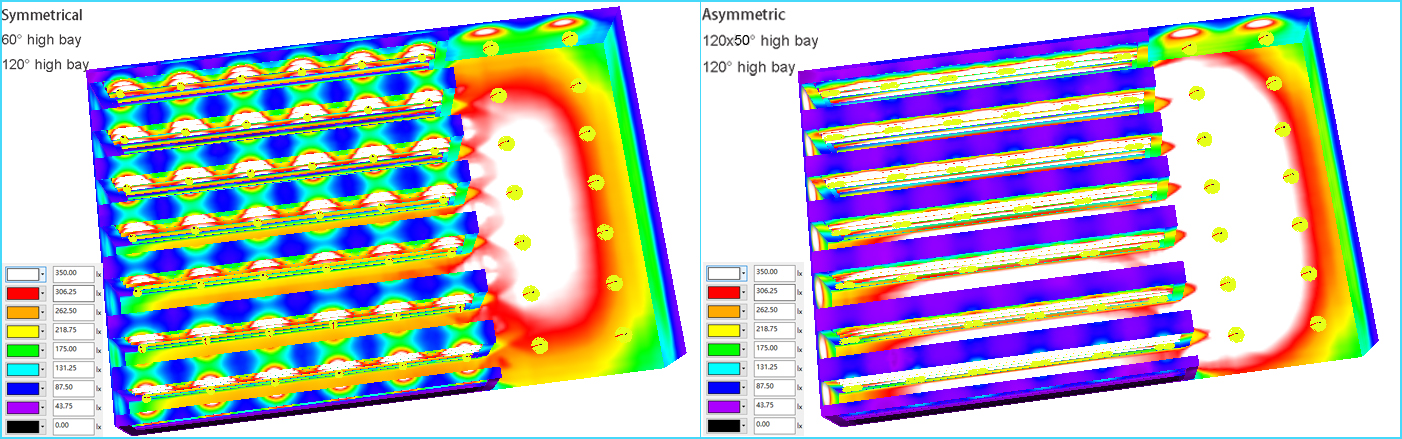

Répartition lumineuse symétrique ou asymétrique dans la conception de Eclairage entrepot LED
Répartition lumineuse symétrique ou asymétrique dans la conception de Eclairage entrepot LED

Résistance aux hautes températures, indice IP et IK

Dans les entrepôts équipés d’équipements de chauffage, comme à proximité de chaudières ou dans des zones mal ventilées, la température est souvent élevée. Les éclairages LED installés dans ces entrepôts doivent pouvoir résister à des températures élevées. Les lampes pour grande hauteur de la série ZGSM HB13 peuvent fonctionner dans des environnements jusqu’à 65 °C. Ce type de lampe convient également aux ateliers à haute température, tels que les verreries, les fonderies, les centrales électriques, etc. Les lampes de la série HB13 utilisent des pilotes LED à haute température de fonctionnement et l’alimentation est éloignée du dissipateur thermique, ce qui permet d’éviter les effets néfastes de la chaleur des LED sur le pilote. Ces deux caractéristiques garantissent le fonctionnement des lampes à haute température. De plus, ce type de lampe doit bénéficier d’un niveau de protection élevé, lui permettant de fonctionner dans des environnements poussiéreux et humides. Ces caractéristiques permettent aux lampes de résister aux environnements de travail difficiles et d’éviter tout dommage prématuré.

Autres accessoires tels que kit d’urgence, réflecteur anti-éblouissement

Si le projet nécessite un éclairage de secours en cas de panne de courant dans l’entrepôt, des lampes LED avec alimentation de secours intégrée sont nécessaires. L’alimentation de ces lampes permet un fonctionnement en mode secours en cas de coupure de courant. À ce moment-là, les lampes sont alimentées par des batteries, qui assurent généralement une autonomie de 90 minutes, mais leur puissance est souvent inférieure à celle d’un fonctionnement normal. Cela permet d’éviter les accidents et les perturbations causés par les pannes de courant, garantissant ainsi la sécurité du personnel dans les ateliers, les entrepôts et autres zones de travail.

L’éblouissement peut également causer de l’inconfort et de la fatigue visuelle aux employés des entrepôts. Les cas les plus graves peuvent entraîner des incapacités et des accidents. Par conséquent, la conception de lampes anti-éblouissantes et l’optimisation de l’éclairage entrepot LED (simulation) sont importantes. Généralement, les lampes LED avec diffuseurs anti-éblouissants (Comment réduire l’éblouissement dans l’éclairage ?) peuvent réduire considérablement l’éblouissement. De même, l’optimisation de l’éclairage entrepot LED par simulation est également nécessaire. ZGSM propose une simulation d’éclairage gratuite pour aider les équipes projet à confirmer que la distribution des lampes, la hauteur d’installation et la lentille de la lampe (avec ou sans réflecteur) répondent aux exigences UGR du projet.

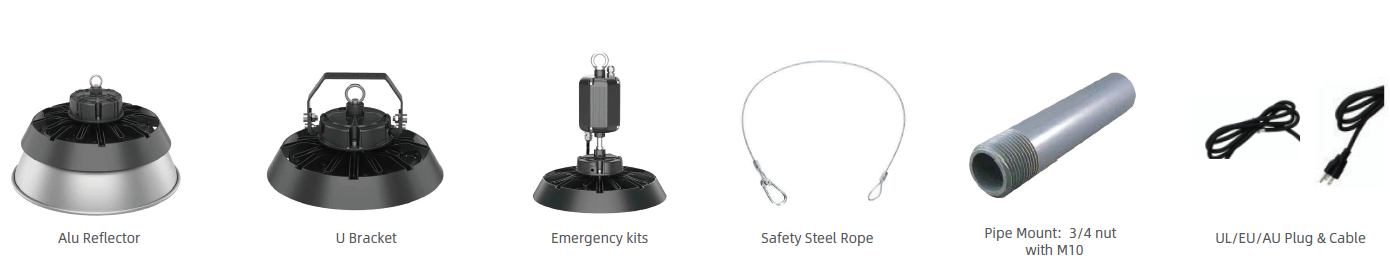

Accessoires d'eclairage entrepot LED
Accessoires d’eclairage entrepot LED

Éclairage entrepot LED ZGSM

ZGSM propose un éclairage LED haute performance et durable pour différents sites industriels. Nos luminaires LED pour grande hauteur (Plus de luminaires ZGSM pour grande hauteur) et nos luminaires d’entrepôt s’adaptent à différentes méthodes d’installation, notamment sur support, en saillie, suspendus ou sur tube. Ils sont compatibles avec diverses structures d’entrepôt. Nos luminaires offrent une large gamme de puissances, de 100 W à 800 W. De plus, afin de maximiser les économies d’énergie, leur efficacité lumineuse atteint 190 lm/W. La durabilité est un autre atout des produits ZGSM. Par exemple, notre série HB13 résiste aux températures élevées (jusqu’à 65 °C), ce qui la rend idéale pour les chaufferies, les fonderies et les entrepôts mal ventilés. Leurs excellentes caractéristiques d’étanchéité, de résistance à la poussière et de résistance aux collisions garantissent la fiabilité des luminaires dans des conditions difficiles. Pour les entrepôts de grande hauteur, nos lentilles asymétriques et nos lentilles 60-120 degrés assurent une distribution lumineuse concentrée pour les étagères et les zones de travail, tandis que les secondes conviennent à l’éclairage des quais.

De plus, nous proposons des accessoires optionnels, tels que des caches anti-éblouissement et des batteries de secours, qui réduisent l’éblouissement pour les premiers, et permettent aux luminaires de fournir un éclairage de sécurité continu en cas de panne de courant. Certains de nos luminaires pour grandes hauteurs sont disponibles en blanc modulable (Qu’est-ce qu’une solution d’éclairage blanc modulable ?) et en watts réglables. ZGSM propose également une conception d’éclairage entrepot LED gratuite (DIALux), qui permet d’optimiser l’agencement et de garantir que l’éclairage, l’uniformité (Qu’est-ce que l’uniformité lumineuse et comment l’améliorer ?) et l’UGR sont conformes aux normes en vigueur. Voici les lampes que ZGSM peut utiliser pour l’éclairage entrepot LED. Si vous êtes intéressé, cliquez pour en savoir plus.

Lampe UFO LED High Bay avec Watts et CCT Réglables
Cloche LED industrielle
Série HB13 Gamelle LED Industrielle Résiste à des Températures Ambiantes Élevées
Série HB12 Lampe LED Industriel avec LED blanches réglables
Halo high bay light

Résumé

L’éclairage entrepôts LED joue un rôle essentiel dans l’efficacité opérationnelle, la sécurité et les économies d’énergie. Un éclairage adéquat garantit une gestion précise des stocks, réduit les accidents du travail et répond aux normes industrielles telles que les recommandations de l’OSHA ou de l’IES. Cet article explore les aspects clés de l’éclairage entrepôts LED, en commençant par les normes d’éclairage (par exemple, les niveaux de lux dans les différentes zones), puis en proposant des conceptions d’éclairage adaptées à deux configurations courantes : les allées de rayonnages (qui nécessitent un éclairage vertical pour identifier les palettes) et les zones ouvertes (qui nécessitent une couverture horizontale uniforme). De plus, nous présentons les facteurs à prendre en compte lors du choix de l’éclairage entrepôts LED, tels que les différentes méthodes d’installation, les différents accessoires d’installation, notamment les détecteurs de mouvement à économie d’énergie (détecteurs de mouvement pour l’éclairage public), les alimentations de secours, les réflecteurs anti-éblouissement, la résistance aux hautes températures et les indices IP/IK élevés. Enfin, le guide présente les solutions ZGSM, telles que les luminaires pour grandes hauteurs avec alimentations de secours, les réflecteurs anti-éblouissement, la lumière blanche réglable et la puissance réglable, ainsi que la résistance aux hautes températures. En intégrant ces éléments, les entrepôts peuvent obtenir des solutions d’éclairage optimisées qui augmentent la productivité tout en minimisant la consommation d’énergie.

Produits connexes

Série HB13 Gamelle LED Industrielle Résiste à des Températures Ambiantes Élevées

Série HB13 Gamelle LED Industrielle Résistance aux Hautes Températures

Lampe UFO LED High Bay avec Watts et CCT Réglables

Série HB11 Lampe UFO LED High Bay avec Watts et CCT Réglables

Cloche LED industrielle

Série Helios 190LM/W Cloche LED industrielle UFO

Série HB12 Lampe LED Industriel avec LED blanches réglables

Série HB12 Lampe LED Industriel avec LED blanches réglables

Halo high bay light

Luminaires éclairage pour atelier de transformation des aliments de la série Halo

Blogs connexes

How to Buy LED High Bay Lights

Comment acheter des luminaires industriels LED – Un guide d’achat complet

TagsÉclairage industriel

Quelle Est La Durée De Vie Des LED – L70 VS LxBy Évaluation

TagsDurée de vie des LED
Performance requirements of LED luminaires

Exigences de performance des luminaires LED

Tagsluminaires LED
Surge protection devices for LED lighting

Parafoudres (SPD) pour éclairage LED

TagsDispositifs de protection contre les surtensions

Différentes options de montage pour les luminaires d’auvent – encastré, en surface, suspendu ou sur support

TagsÉclairage publicitaire

Projets connexes

grande baie led pour entrepôt

Éclairage industriel LED série H pour éclairer les entrepôts et les ateliers en Italie

Luminaire LED industriel

Luminaire LED industriel série E pour l’éclairage d’usine en Israël

éclairage led industriel suspendu

Éclairage led industriel suspendu série H dans un atelier au Canada

Luminaire industriel

Luminaire industriel LED de série HB dans un atelier en France

Éclairage led industriel de série H dans l'atelier aux EAU

Éclairage led industriel de série H dans l’atelier aux EAU

Questions fréquemment posées

L’Administration américaine de la sécurité et de la santé au travail (OSHA) a établi différentes normes d’éclairage pour différents lieux de travail. Ces normes ne sont pas mesurées en lux, mais en pieds-bougies (1 fc = 10,76 lux). Voici les exigences (normes) d’éclairage applicables à certains lieux :

  • Postes de premiers secours, bureaux et infirmeries : 30 pieds-bougies
  • Usines et ateliers de construction générale (tels que centrales de dosage, installations de criblage, locaux techniques mécaniques et électriques, ateliers de menuiserie, ateliers de montage et entrepôts actifs, casernes ou logements, vestiaires, réfectoires, toilettes et ateliers intérieurs) : 10 pieds-bougies
  • Éclairage général des zones de construction : 5 pieds-bougies
  • Intérieur : Entrepôts, couloirs, dégagements et issues : 5 pieds-bougies
  • Tunnels, puits et zones de travaux souterrains généraux. (Un minimum de 10 pieds-bougies est requis aux entrées des tunnels et des puits pendant le forage, le déblaiement et le décapage. Les lampes de tête approuvées par le Bureau des Mines doivent être utilisées dans l’entrée du tunnel) : 5 pieds-bougies
  • Zones de construction générale, mise en place du béton, zones d’excavation et de déchets, voies d’accès, zones de stockage actif, quais de chargement, zones de ravitaillement et de maintenance sur le terrain. 3 pieds-bougies

Un aménagement efficace des rayonnages simplifie le stockage, la navigation et le positionnement des produits, visant à optimiser l’utilisation de l’espace, les processus de travail et l’accès aux marchandises. Un aménagement efficace peut augmenter la densité de stockage, réduire les temps de manutention, accélérer la préparation des commandes et garantir le respect des règles de sécurité.

Principalement la taille. Un entrepôt peut être simplement une pièce dans laquelle vous conservez des choses jusqu’à ce qu’elles soient nécessaires. Alors qu’un entrepôt a normalement des racks de stockage, et il est beaucoup plus grand. Les racks de stockage, également connus sous le nom de systèmes de rayonnage, sont des structures conçues pour stocker des articles et des matériaux dans l’entrepôt.
