Introduction

L’luminaire tête de mât est un type de luminaire extérieur généralement installé verticalement sur des poteaux. Largement utilisé dans divers espaces extérieurs, notamment les routes, les sentiers, les parcs, les parkings, les zones industrielles et résidentielles, il est principalement utilisé pour l’éclairage des voies publiques. Il contribue grandement à réduire les accidents, à améliorer les activités nocturnes et à améliorer l’image des villes et villages. Face à l’évolution du monde et au développement du secteur, un luminaire tête de mât idéal doit pouvoir couvrir l’ensemble de la route tout en réduisant les consommations d’énergie, objectif poursuivi par ZGSM. ZGSM estime que les deux points importants sont une efficacité lumineuse élevée (consultez pour trouver plus de détails sur la façon d’améliorer l’efficacité lumineuse des lumières LED) et une distribution lumineuse raisonnable. Cet article explique l’importance du choix de la distribution lumineuse, ainsi que l’application pratique des éclairages sur mât avec différentes distributions lumineuses. Poursuivons la lecture pour en savoir plus.

Distribution lumineuse asymétrique et symétrique

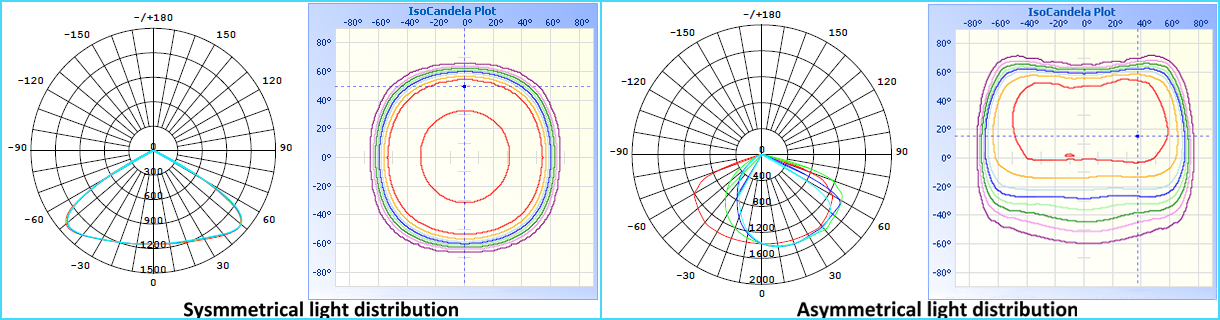

La principale différence entre une distribution lumineuse symétrique et asymétrique réside dans la différence d’intensité lumineuse selon les directions. La distribution lumineuse symétrique prend la lampe comme centre et se projette uniformément autour pour former un motif de distribution symétrique (circulaire). Dans la table Candela de type C, on constate que lorsque l’angle γ est constant, l’intensité lumineuse dans les différents plans c est identique. La distribution lumineuse asymétrique présente des intensités différentes selon les directions de projection, ce qui donne un motif de distribution asymétrique, c’est-à-dire que la lumière est concentrée ou focalisée dans une direction spécifique. La distribution lumineuse symétrique se diffuse uniformément sur 360°, formant un point lumineux circulaire sur la surface éclairée, ce qui convient aux zones nécessitant un éclairage panoramique, comme les parcs ou les parkings. La distribution lumineuse asymétrique ne forme souvent pas un point lumineux circulaire sur la surface éclairée, mais un point lumineux elliptique, en bande allongée, semi-circulaire, etc. Par exemple, dans le cas d’un luminaire tête de mât, il est nécessaire d’éclairer une longue route. Le spot lumineux circulaire ne peut pas couvrir efficacement la zone éloignée du lampadaire (il projette plutôt la lumière vers le pourtour de la route, à l’arrière du lampadaire), tandis que le spot lumineux en bande longue peut couvrir précisément la route ou le trottoir, évitant ainsi le gaspillage de lumière. Plus de détails : Tests photométriques – Distribution lumineuse symétrique ou asymétrique.

Avantage de la distribution lumineuse asymétrique

Le principal avantage de la distribution lumineuse asymétrique des luminaires sur mât réside dans leur capacité à contrôler précisément la lumière, ce qui leur confère de nombreux avantages en éclairage extérieur. Le ZGSM ci-dessous en présente trois principaux avantages.

Répartition lumineuse précise : On sait qu’une répartition lumineuse symétrique éclaire souvent une zone circulaire dans une certaine plage, directement sous le luminaire, tandis qu’une répartition lumineuse asymétrique est différenciée selon la zone sous le luminaire. Elle concentre la lumière sur la zone à éclairer, tout en réduisant la lumière dans les zones non essentielles. Par exemple, pour l’éclairage routier d’une zone résidentielle, une répartition lumineuse asymétrique peut projeter la majeure partie de la lumière émise par le luminaire vers les voies, les trottoirs, les parkings et les passages piétons, etc., et seulement une faible quantité vers les zones non essentielles comme les espaces verts, les cours et les maisons.

Faible consommation d’énergie et faible pollution lumineuse : Grâce à la précision de la distribution lumineuse, les luminaires de mât à distribution asymétrique permettent d’obtenir l’effet lumineux souhaité avec des lampes de faible puissance ou en réduisant le nombre. Combinées à la haute efficacité lumineuse des LED, ces dernières s’inscrivent parfaitement dans la tendance actuelle en matière d’économie d’énergie. De plus, la lumière étant principalement concentrée sur la zone à éclairer, elle permet souvent de réduire le rayonnement lumineux vers le haut ou vers les zones environnantes non pertinentes, ce qui contribue à réduire la pollution lumineuse (Qu’est-ce que la pollution lumineuse et comment la réduire dans l’éclairage public ?) des zones résidentielles, des habitats fauniques et du ciel, limitant ainsi l’impact sur la vie des habitants, les habitats fauniques et les observations astronomiques.

Réduction des coûts d’installation : Grâce à la distribution lumineuse asymétrique des luminaires sur mât, un seul luminaire peut souvent s’adapter à différentes conditions d’installation. Qu’il s’agisse d’une route large, d’une route étroite, d’un rond-point, d’un parking ou d’un passage piéton, il peut souvent répondre aux besoins d’éclairage avec un nombre réduit de luminaires. Lors de l’installation, l’installateur n’a pas besoin de modifier considérablement l’orientation de la projection du luminaire. Prenons l’exemple d’un passage piéton : un luminaire tête de mât à distribution lumineuse asymétrique peut éclairer l’ensemble du passage piéton sans installer de lampadaires des deux côtés, contrairement aux lampadaires traditionnels. Ce système permet de réduire les coûts d’installation et de simplifier les étapes, notamment les ajustements fréquents de la position des luminaires ou l’ajout d’équipements auxiliaires.

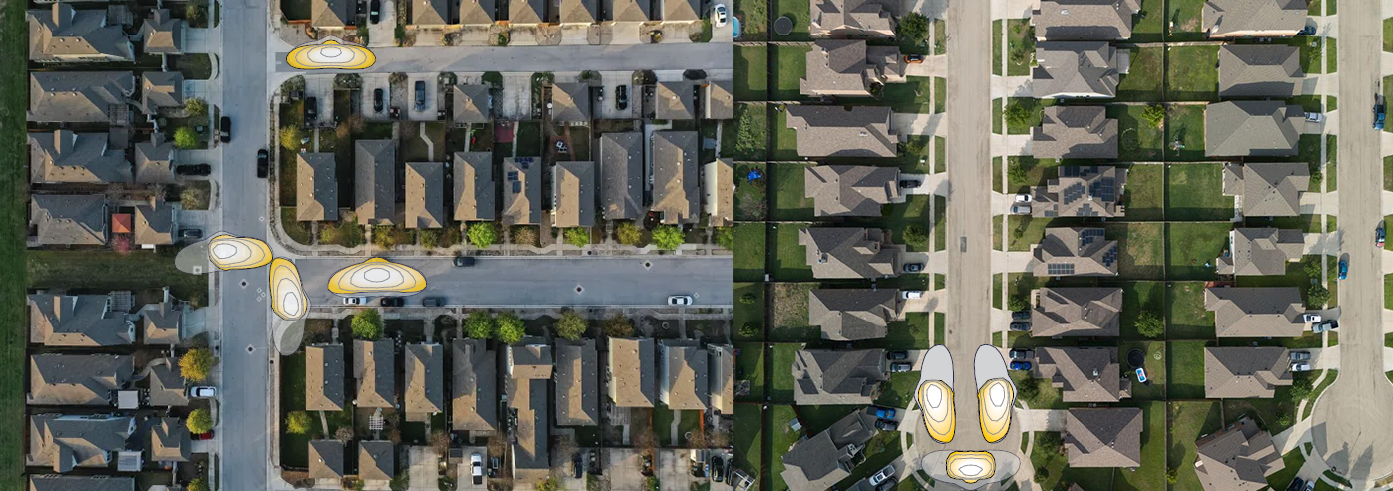

Luminaire tête de mât avec différentes distributions lumineuses

L’éclairage de poteau (plus d’luminaire tête de mât ZGSM) peut être équipé de lentilles d’éclairage public à LED traditionnelles pour obtenir des distributions lumineuses telles que le type I, le type II et le type III. Ces différentes distributions lumineuses permettent à l’éclairage de mât de répartir uniformément la lumière sur la chaussée, quelle que soit la hauteur du mât et la largeur de la voie. Cependant, dans la pratique, les conditions routières peuvent être très complexes. Par exemple, certains lampadaires sont installés au milieu de la chaussée, d’autres à proximité des habitations, certaines routes doivent éclairer des passages piétons et d’autres encore des parkings. Ces distributions lumineuses peuvent être ajustées pour répondre aux besoins, mais cela est souvent long et fastidieux. Il est donc nécessaire de disposer d’autres options de distribution lumineuse pour optimiser l’éclairage de ces zones. Nous présentons ci-dessous quatre autres scénarios spécifiques et le type de distribution lumineuse à utiliser.

Luminaire tête de mât au milieu

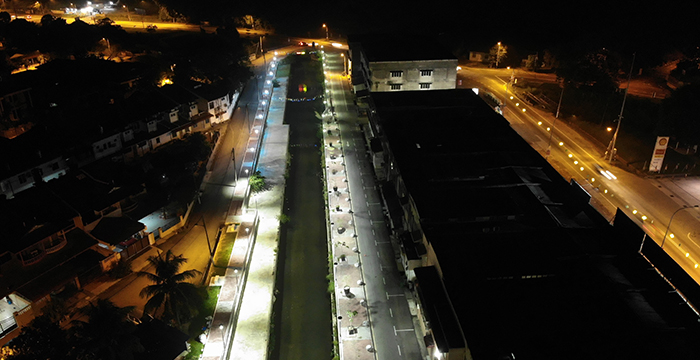

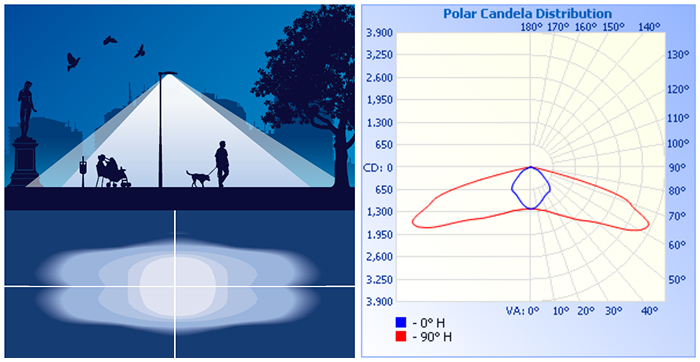

Lorsqu’un luminaire tête de mât est installé au milieu de la chaussée (par exemple, dans une rue piétonne, une place ou un parc), une distribution lumineuse symétrique est nécessaire pour qu’il puisse éclairer simultanément la chaussée devant et derrière le luminaire tête de mât. Ce type de distribution lumineuse diffuse une lumière intense dans deux directions opposées, ce qui le rend idéal pour les chaussées larges. Imaginez qu’un lampadaire à distribution lumineuse traditionnelle soit installé au milieu de la chaussée : la lumière ne peut éclairer que directement devant, et seulement une partie de la lumière est dirigée vers l’arrière. L’effet lumineux est nettement insuffisant. À l’inverse, un lampadaire à distribution lumineuse symétrique (symétrie axiale et non centrale) peut diffuser la lumière uniformément vers l’avant et l’arrière du lampadaire. Le schéma suivant illustre ce type de distribution lumineuse et son application est illustrée dans la figure ci-dessous.

Luminaire tête de mât près de la maison

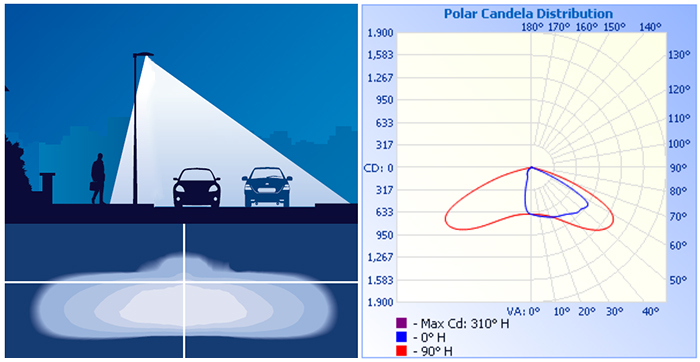

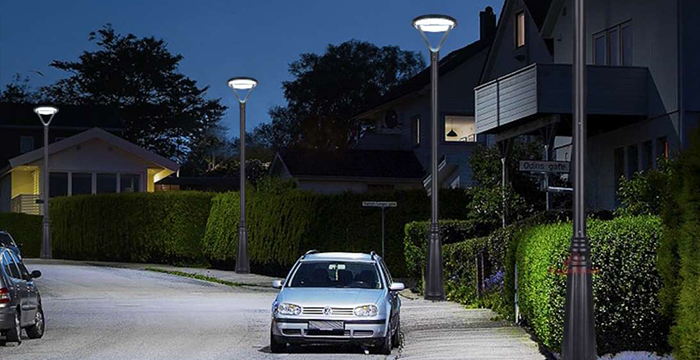

L’luminaire tête de mât est également utilisé sur les routes, les cours et certains chemins des zones résidentielles. La principale caractéristique de ces applications est d’éviter que trop de lumière ne tombe derrière les lampes, car elles sont souvent situées derrière des maisons, des murs, des pelouses ou d’autres bâtiments. La lumière provenant de l’luminaire tête de mât pénètre dans les zones environnantes, ce qui peut nuire à la vie des résidents. Une solution raisonnable consiste à masquer la lumière provenant du luminaire orienté vers l’arrière. Les lampes ZGSM peuvent être équipées d’un pare-lumière (côté maison). De même, il est possible d’installer un pare-lumière avant, un pare-lumière droit ou un pare-lumière gauche pour réduire la lumière irradiée par la lampe dans une direction spécifique et ainsi réduire son impact sur les zones d’éclairage non essentielles (Qu’est-ce que l’intrusion lumineuse et comment la réduire ?). Le schéma suivant illustre ce type de distribution lumineuse et son application.

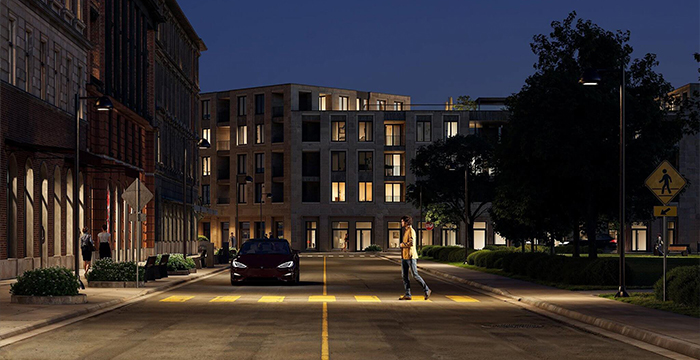

Luminaire tête de mât pour passage piéton

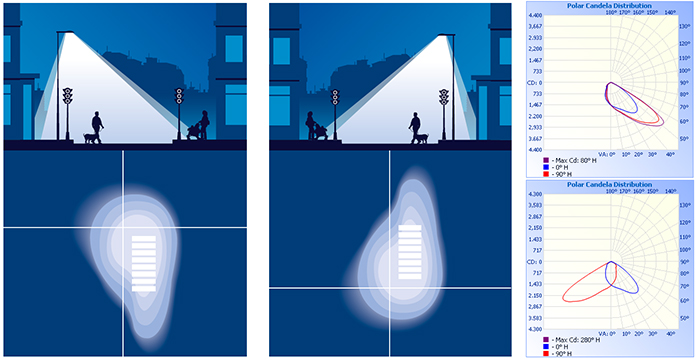

Des luminaire tête de mât sont parfois installés près des passages piétons afin d’assurer l’éclairage nécessaire aux passages piétons. Les lampadaires conventionnels peuvent éclairer le passage piéton, mais diffusent également la lumière vers d’autres zones. Parallèlement, les normes applicables préconisent que la détection des piétons sur les passages piétons ne repose pas sur le contraste négatif traditionnel (c’est-à-dire le contour se détachant sur le fond lumineux de la route), mais sur un contraste positif afin de permettre aux conducteurs de repérer clairement les piétons sur le trottoir. Une solution efficace consiste à utiliser un luminaire tête de mât à distribution lumineuse asymétrique et à l’installer du côté du véhicule approchant de l’intersection, afin que la lumière éclaire le côté du piéton faisant face au conducteur. Vous trouverez ci-dessous deux modèles polarisés : un modèle polarisé à droite et un modèle polarisé à gauche. Ces deux distributions lumineuses offrent un éclairage et un contraste suffisants dans le plan vertical du passage piéton (droit ou gauche), permettant aux conducteurs de repérer plus facilement les piétons à une plus grande distance. Trouvez plus de détails sur l’éclairage piétonnier.

Luminaire tête de mât pour parking

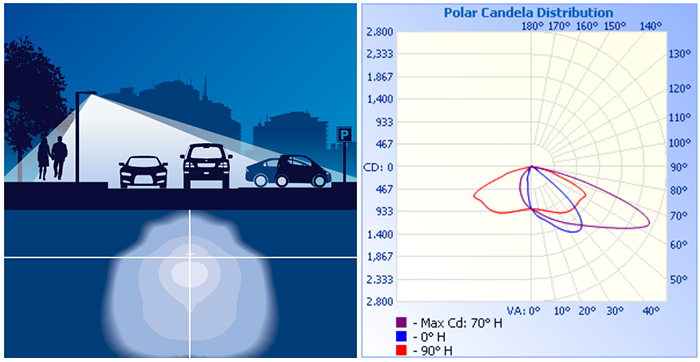

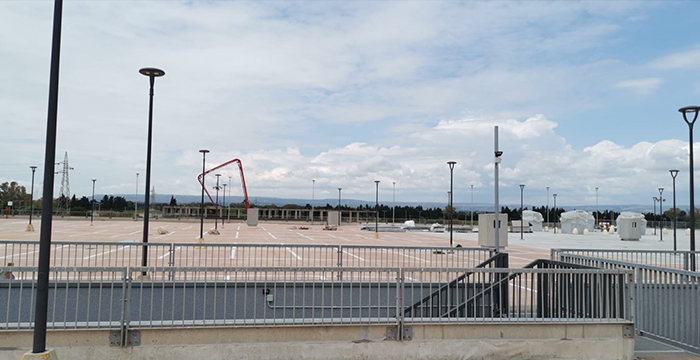

L’luminaire tête de mât est souvent utilisé pour l’éclairage des parkings (Comment choisir les bonnes solutions d’éclairage pour les parkings ?). En général, les types I, II et III offrent un éclairage correct des places et des voies de stationnement. Cependant, lorsque les luminaires sont installés sur les côtés ou les murs du parking, une distribution lumineuse latérale plus large est souvent nécessaire. Ce type de distribution lumineuse projette une lumière intense vers l’avant, tandis que la lumière est moins projetée sur les côtés ou à l’arrière, ce qui permet de concentrer la lumière au maximum à l’intérieur du parking, ce qui le rend particulièrement adapté à l’éclairage des abords. Les types de distribution lumineuse de type 4 diffusent un faisceau en demi-cercle (presque sans lumière derrière le mât), ce qui permet d’obtenir un faisceau plus large d’un côté. Sur certaines routes spéciales, voies rapides (2 ou 3 voies, plus une voie de stationnement), ce type de distribution lumineuse offre également des perspectives d’application. Le schéma ci-dessous illustre ce type de distribution lumineuse et son application.

Solutions d’luminaire tête de mât ZGSM

ZGSM propose des luminaire tête de mât modernes, notamment les séries Halo et L, ainsi que des éclairages de mât traditionnels, notamment les modèles 1094, 1088 et 1058. Cliquez sur les images ci-dessous pour découvrir les différentes gammes d’luminaire tête de mât ZGSM. Outre les produits eux-mêmes, nous pouvons personnaliser les distributions lumineuses pour répondre aux besoins spécifiques de nos clients. Pour toute question sur le choix d’une distribution lumineuse pour un luminaire tête de mât, n’hésitez pas à contacter ZGSM.

Résumé

Cet article explique principalement les caractéristiques de distribution lumineuse des luminaire tête de mât. La distribution lumineuse symétrique traditionnelle évolue progressivement vers une distribution asymétrique. La comparaison des distributions symétrique et asymétrique nous permet de comprendre les avantages de cette dernière. De plus, avec le développement technologique, différents scénarios d’application nécessitent une distribution lumineuse spécifique pour les éclairages sur mât afin de concentrer davantage de lumière dans la zone d’éclairage souhaitée. Ces distributions lumineuses sont particulièrement adaptées aux trottoirs, parkings, rues résidentielles, rues piétonnes et parcs, etc. Si votre projet intègre ces scénarios d’application et que vous avez des questions sur le choix de la distribution lumineuse (Comment choisir la distribution lumineuse adaptée à vos lampadaires ?), n’hésitez pas à nous contacter pour plus d’informations.
