Série H Projecteur LED Haut Mât pour l’Éclairage de Sécurité Périmétrique

Broadhills Precinct 3A est un complexe architectural moderne. Le projet nécessitait une solution d’éclairage extérieur capable d’assurer l’éclairage indispensable des voies de circulation, des espaces verts environnants et des cheminements piétonniers, tout en s’harmonisant avec le style architectural moderne et minimaliste du site et en offrant une efficacité énergétique élevée ainsi que de faibles coûts de maintenance. Pour répondre à ces besoins spécifiques, ZGSM a fourni une solution d’éclairage extérieur basée sur des projecteur LED haut mât.

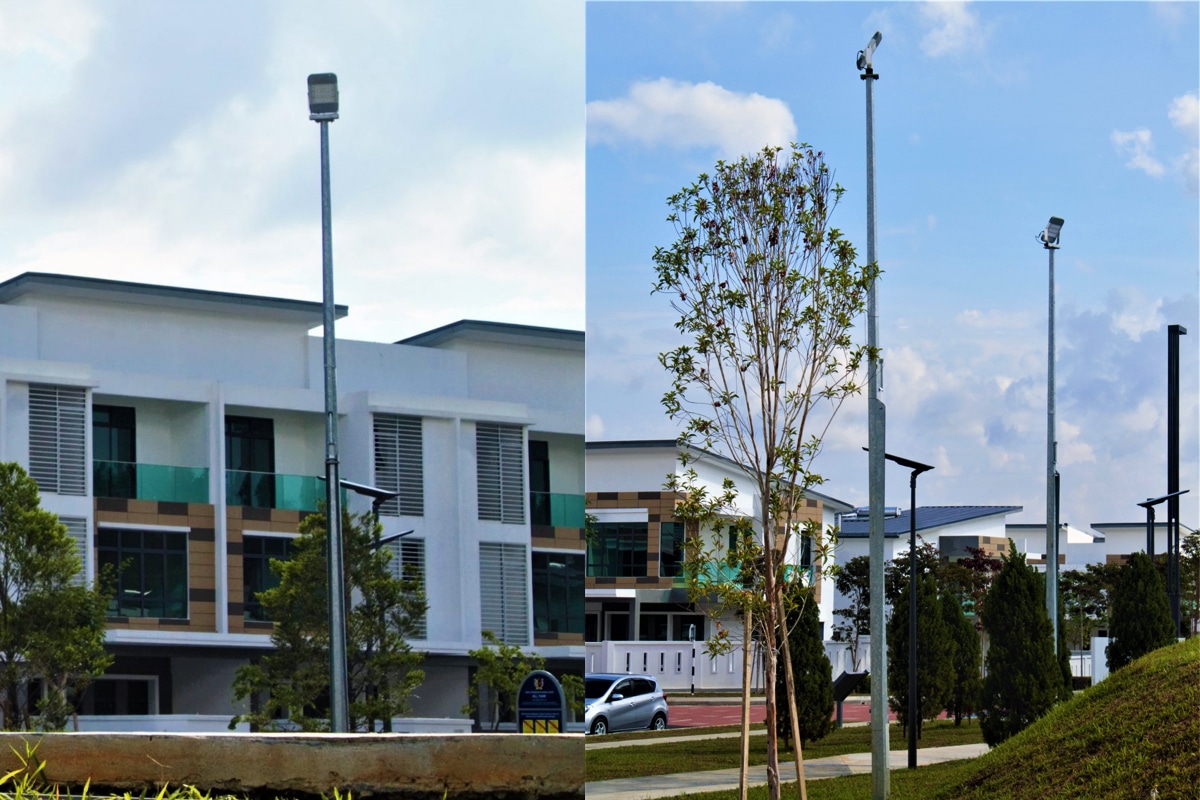

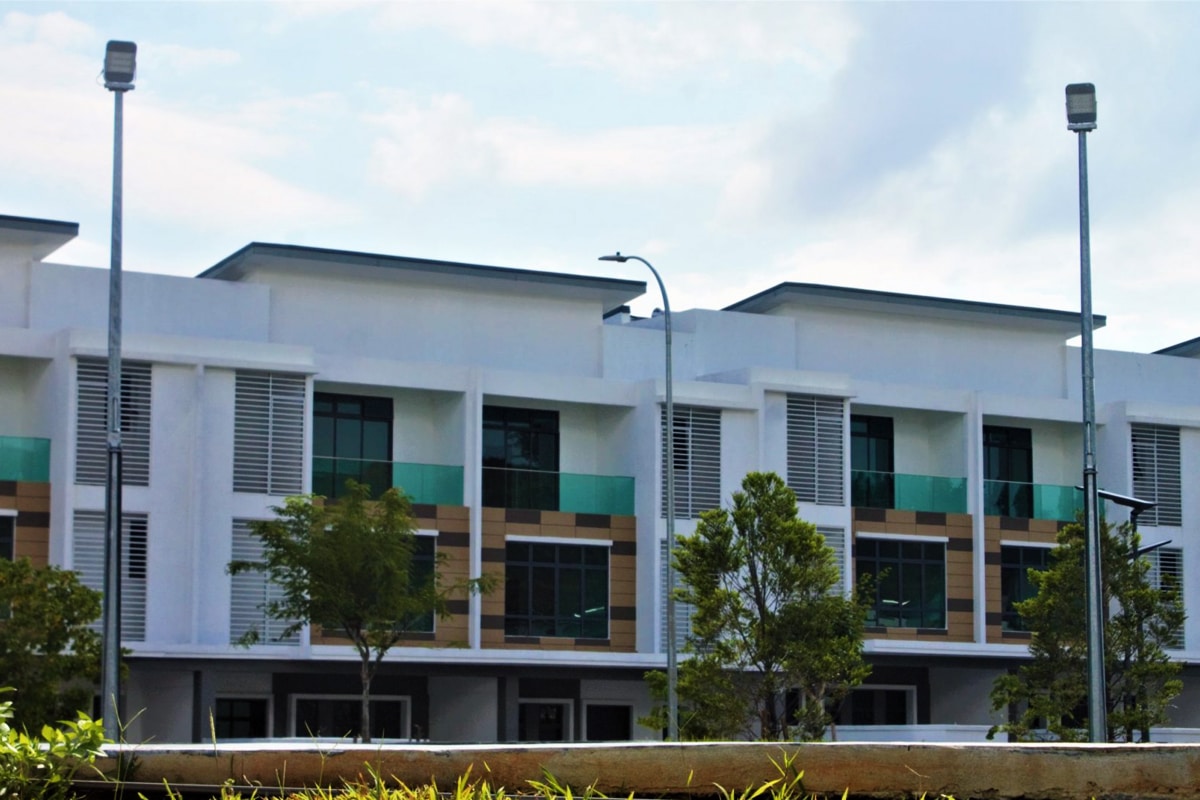

Afin de compléter l’éclairage public existant, plusieurs projecteur LED haut mât ont été installés à des intervalles stratégiques — en quinconce par rapport aux lampadaires — autour du périmètre du site. Dotés d’un design minimaliste et moderne avec un boîtier gris, ces luminaires offrent un éclairage large et uniforme tout en se fondant parfaitement dans l’architecture moderne blanche (Qu’est-ce que l’uniformité de la lumière ?). Une disposition soigneusement étudiée, combinant des hauteurs de mâts alternées et une couverture multipoint, a permis d’éliminer les zones d’ombre, garantissant ainsi la sécurité des véhicules et des piétons durant la nuit.

La conception modulaire des projecteur LED haut mât a permis de réduire efficacement la fréquence des interventions de maintenance ainsi que les coûts de remplacement. L’esthétique minimaliste des luminaires complète l’architecture moderne, rehaussant l’attrait visuel du complexe une fois la nuit tombée.

Télécharger

Fiche technique installation Manuel

Détails du projet :

ProduitModèleCCT /OptiqueQuantité
Projecteur LED haut mât de 120wZGSM-GCD120H45700K, 110degrees24pcs

.

Produits utilisés

Vidéo

Produits connexes

Projets connexes

Blogues connexes

Questions fréquemment posées

Comparés aux lampes HID, les projecteurs LED sur mât haut offrent :

Des économies d'énergie de 50 % à 70 % sur la consommation électrique
Un allumage instantané sans temps de préchauffage
Une durée de vie plus longue (50 000 à 100 000 heures contre 10 000 à 20 000 heures)
Une répartition uniforme de la lumière, sans zones d'ombre
Des coûts de maintenance réduits grâce à une fréquence de remplacement des lampes moins élevée
Un caractère écologique, sans mercure ni matières dangereuses

Nettoyez la lentille tous les 6 à 12 mois pour éliminer la poussière et les dépôts de sel.
Inspectez chaque année les supports et les fixations pour détecter toute corrosion ou tout desserrage.
Vérifiez les connexions électriques lors des inspections de routine des mâts.
Ne remplacez le luminaire complet que lorsque le flux lumineux diminue de manière significative (norme L70).

Pour les applications sur mâts hauts, dans les stades, les zones de stockage ou les terminaux, plusieurs luminaires éclairent souvent la même zone cible :

Tout d'abord, obtenez le diagramme isolux d'un seul luminaire à la hauteur de montage prévue pour déterminer le diamètre de couverture correspondant à des niveaux d'éclairement (lux) spécifiques ; les luminaires à symétrie de révolution produisent des cercles concentriques, tandis que les projecteurs asymétriques génèrent des ellipses ou des formes allongées (Qu'est-ce qu'un diagramme isolux et comment l'utiliser dans les projets d'éclairage ?).

Regroupez les luminaires autour du mât haut de manière à ce que les courbes isolux des éclairages adjacents se chevauchent au centre du site, tout en utilisant la courbe correspondant à l'éclairement cible le plus faible pour définir les limites (par exemple, l'éclairement minimal, ou E_min, pour les allées ou les zones de stockage).

Pour les stades ou les aires de stationnement d'avions, évaluez l'uniformité de l'éclairement sur la surface de jeu ou le sol, ainsi que l'éclairement vertical par rapport aux angles des caméras. Pour l'éclairage de façades, examinez le diagramme isolux projeté sur la surface du mur ; notez que la projection de lumière sur une façade depuis le sol ne donne généralement qu'une fraction de la valeur théorique en champ libre, ce qui nécessite des ajustements tenant compte de la réflexion et des angles de projection.

Évitez la surexposition : si les courbes isolux centrales sont trop serrées ou si l'éclairement central dépasse largement les normes, optez pour un angle de faisceau plus large, réduisez la puissance ou ajustez l'angle d'inclinaison, plutôt que d'ajouter simplement d'autres luminaires.

Cela dépend de la hauteur de montage et de la zone à couvrir :
Faisceau étroit (15°–30°) : pour les mâts très hauts (plus de 40 m) ou une projection à longue distance.
Faisceau moyen (60°–90°) : pour une couverture générale depuis un mât haut.
Faisceau large (120°) : pour des mâts moins élevés ou une diffusion sur une zone plus vaste.
