Série H Éclairage public LED étanche pour zone résidentielle en Malaisie

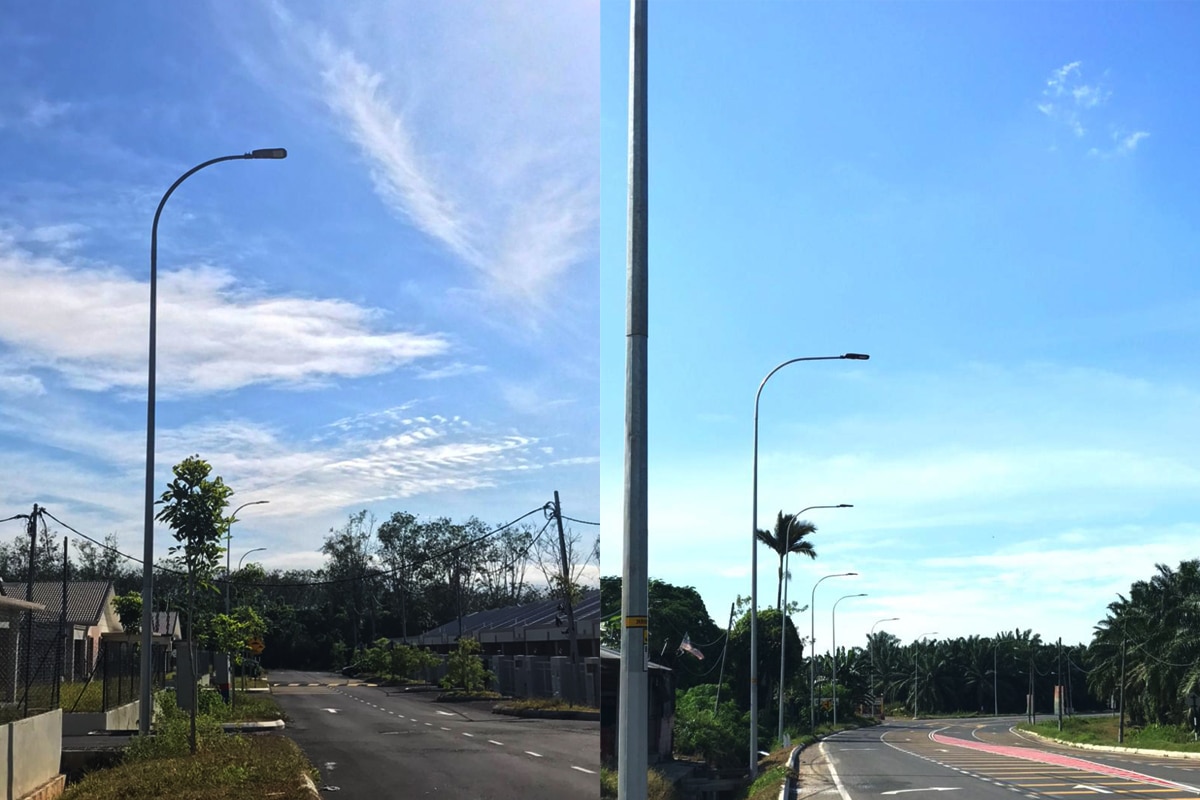

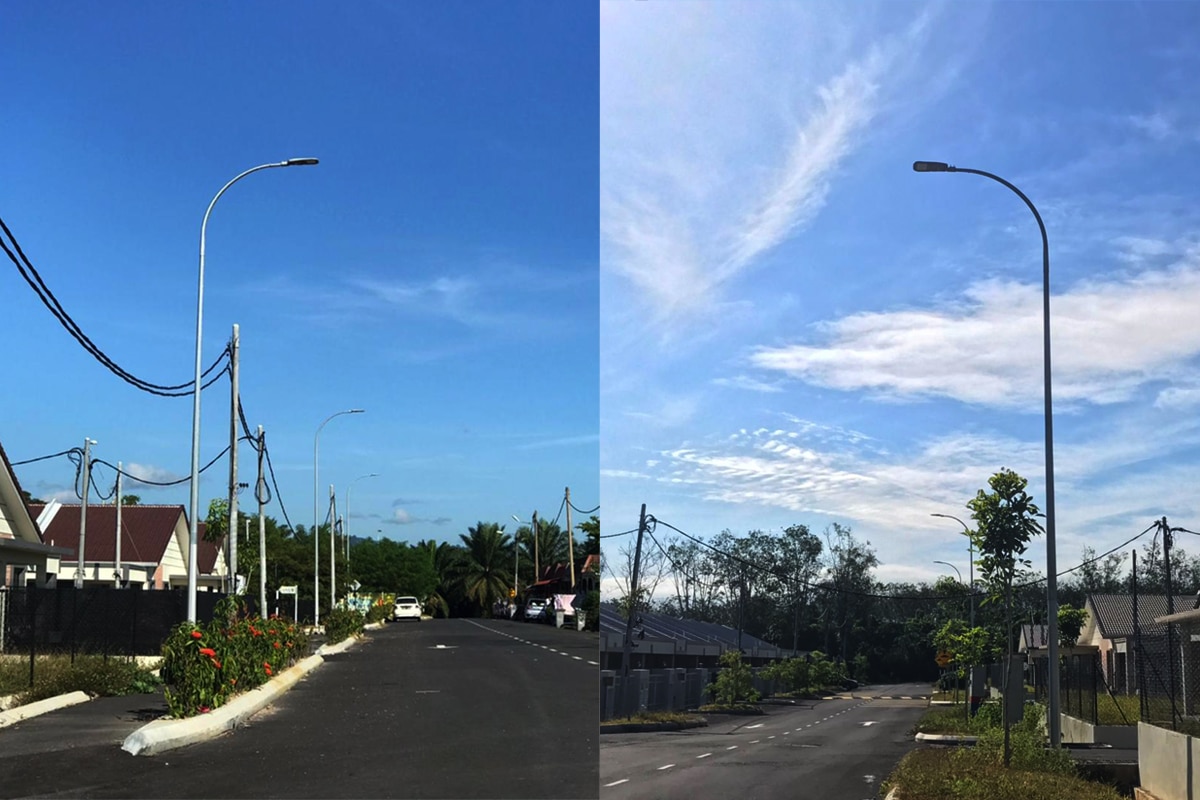

Ce projet d’éclairage public LED étanche est situé dans le quartier résidentiel de Nada Seruni à Juasseh, dans l’État de Negeri Sembilan, en Malaisie. Ce quartier comprend des rues résidentielles sinueuses et des axes principaux relativement larges, nécessitant un éclairage uniforme et adapté aux exigences de luminosité des différents tronçons (Facteurs clés à prendre en compte dans la conception de l’éclairage public). Les axes principaux et les intersections importantes (zones à risque) sont équipés de éclairage public LED étanche haute puissance ZGSM-LD180KL (180 W) afin de garantir une luminosité élevée et un éclairage étendu, améliorant ainsi la sécurité des conducteurs et des piétons la nuit. Dans les rues résidentielles secondaires et les zones courbes, des éclairage public LED étanche de puissance moyenne ZGSM-LD120KM (120 W) sont utilisés pour fournir un éclairage suffisant tout en optimisant la consommation d’énergie.

Pourquoi choisir les éclairage public LED étanche ZGSM ?

Située sous les tropiques, la Malaisie bénéficie de températures élevées, d’un climat pluvieux et d’un fort ensoleillement tout au long de l’année. Les équipements d’éclairage doivent donc présenter d’excellentes propriétés d’étanchéité, de résistance à la corrosion et de dissipation thermique. Les éclairage public LED étanche d’extérieur de la série K de ZGSM sont dotés d’un boîtier monobloc en aluminium moulé sous pression, ont subi un test de brouillard salin de 1 000 heures et sont adaptés aux environnements tropicaux à forte température et forte humidité. Leur conception sans outil facilite l’installation et la maintenance ultérieure (Pourquoi la conception sans outil des lampadaires LED facilite-t-elle la maintenance ?). Plus de 5 modes de diffusion de la lumière sont disponibles, et ils sont équipés de lentilles optiques sélectionnées pour optimiser l’uniformité de l’éclairage routier, réduire les zones d’ombre et l’éblouissement, et améliorer le confort des conducteurs et des piétons.

Le projet d’éclairage public LED étanche de Nada Seruni est bien plus qu’un simple projet d’éclairage : il constitue un élément essentiel de la construction de villes intelligentes. Grâce au choix des produits LED ZGSM haute performance et haute fiabilité, le projet a atteint ses objectifs d’éclairage : « sécurité, économies d’énergie et esthétique ».

Télécharger

Fiche technique installation Manuel

Détails du projet :

ProduitModèleCCT /OptiqueQuantité
Serie K Éclairage public LED étanche résidentielsZGSM-LD180KL5700K,2M128pcs
Serie K Éclairage public LED étanche LEDZGSM-LD120KM5700K, 2M96pcs

.

Produits utilisés

Vidéo

Produits connexes

Projets connexes

Blogues connexes

Questions fréquemment posées

La principale menace pour les lampadaires n'est pas la pluie, mais plutôt l'effet combiné des infiltrations d'eau et des températures élevées, qui entraîne la défaillance des lampes. Par conséquent, les luminaires doivent être conçus avec une isolation physique, séparant le module de la source lumineuse LED et le circuit d'alimentation dans des compartiments distincts. Même en cas de défaillance du circuit d'alimentation due à une surchauffe ou au vieillissement, la source lumineuse reste intacte ; la maintenance se limite au remplacement du circuit d'alimentation, sans démontage complet du luminaire. La jonction entre l'abat-jour et le boîtier doit être assurée par un joint en silicone résistant aux hautes températures et au vieillissement. L'alimentation du circuit d'alimentation doit être encapsulée (avec un mastic étanche) afin d'éviter les courts-circuits des composants internes dus à l'humidité. Beaucoup pensent qu'une étanchéité maximale est préférable, mais cela nuit à la dissipation de la chaleur (les LED sont sensibles à la chaleur). Il est donc conseillé d'utiliser un évent (valve antidéflagrante) ou une membrane respirante nano-étanche. Ceci permet à l'air chaud de s'échapper tout en empêchant l'infiltration d'eau et de poussière, garantissant ainsi une étanchéité et une respirabilité optimales.

Indice de protection contre les chocs électriques : Doit être de classe I (protection de classe I contre les chocs électriques), et la mise à la terre doit être fiable.

Connecteurs étanches : Les points d’entrée des câbles doivent être équipés de presse-étoupes étanches (connecteurs d’étanchéité pour câbles), et un coude étanche (coude en U) doit être réalisé après le câblage afin d’empêcher l’infiltration d’eau de pluie dans le câble.

Protection contre les surtensions (protection contre la foudre) : Le circuit d’alimentation doit être équipé d’un parafoudre intégré d’une capacité ≥ 20 kA afin de prévenir tout dommage au luminaire dû à un courant induit par la foudre.

Résistance à la corrosion par brouillard salin : L’anodisation ou le revêtement en poudre électrostatique sont recommandés pour le traitement de surface des luminaires. L’acier inoxydable 304 est recommandé pour les vis.

Tests de résistance aux intempéries : Le fournisseur doit fournir un rapport de test de vieillissement pour les luminaires (par exemple, un test de 1 000 heures à haute température et forte humidité) afin de garantir que la dégradation lumineuse reste maîtrisable dans des conditions humides et chaudes prolongées.

L'implantation de lampadaires LED nécessite une analyse approfondie de la sécurité, de l'efficacité énergétique et de la maintenance.

Agencement géométrique : Le « nombre d'or » de la hauteur et de l'espacement

La hauteur (H) détermine la visibilité : généralement de 10 à 12 m pour les axes principaux, de 8 à 10 m pour les axes secondaires et de 6 à 8 m pour les voies latérales. Principe : une hauteur plus importante réduit l'éblouissement, mais engendre des coûts de maintenance plus élevés.

L'espacement (S) détermine la continuité de l'éclairage : en règle générale, S ≈ 3H (pour une uniformité d'éclairage optimale) à 5H (pour une utilisation économique). Par exemple, pour un poteau de 10 m, un espacement de 30 à 50 m est recommandé.

Configurations d'éclairage :

Disposition unilatérale : largeur de la chaussée < 12 m.

Disposition décalée : largeur de la chaussée de 12 à 24 m (la plus courante).

Disposition symétrique : chaussées à double sens à quatre voies et plus. Contrôle optique : Éclairer la route, pas les yeux.

Longueur du bras articulé : Recommandée entre 1 et 2 m. Il est strictement interdit de dépasser le quart de la hauteur du projecteur. Trop long, il risque de se balancer ; trop court, il est facilement masqué par les arbres.

Contrôle de l’angle d’élévation : À contrôler strictement entre 10° et 15°. Un angle d’élévation excessif provoque non seulement de la pollution lumineuse (lumière du ciel), mais aussi un éblouissement important pour les conducteurs éloignés.

Conception à coupure de luminosité : Privilégier les lampes à coupure de luminosité ou à luminosité réduite afin que la lumière n’éclaire que la chaussée et n’atteigne pas les bâtiments environnants ni le ciel.
