Lampadaires solaires de Series Falcon
Les lampadaires solaires de la série Falcon utilisent le dernier lampadaire LED haute efficacité de la série Falcon (jusqu’à 170 lm/W), offrant un excellent rendement lumineux, une stabilité durable et une vue splendide. Lampadaire solaire à LED de la série Falcon combiné avec une batterie au lithium et des panneaux solaires mono pour assurer la longue durée de vie et la haute efficacité du système de lampadaire solaire. Le contrôleur de lampadaire solaire Falcon Split surveille intelligemment la tension de la batterie et protège efficacement la batterie au lithium contre les dommages dus à une tension de sortie trop élevée ou trop basse. Cela prolonge ainsi la durée de vie de la batterie. Le système de lampadaire solaire divisé Falcon a une structure simple mais offre des performances élevées. Il est stable et facile à entretenir. Fournir 3 ans de garantie sur l’ensemble du système d’éclairage public solaire.
Caractéristiques du produit
- Large plage de puissance : 20 W ~ 150 W
- Rendement lumineux élevé jusqu’à 170 lm/w
- Panneaux solaires en silicium monocristallin avec un rendement de 23%
- Le contrôleur MPPT intelligent réalise un contrôle intelligent des lampes
- Batterie haut de gamme pour prolonger la durée de vie de l’ensemble du luminaire
- La capacité des panneaux et des batteries peut être personnalisée
- Longue durée de vie avec L70>100 000 heures
- Plusieurs options de contrôle de l’éclairage sont disponibles, par ex. photocellule, minuterie de gradation
| Numéro de série | Série Falcon |
| Puissance | 30W, 50W, 60W, 80W, 90W, 100W, 120W, 150W |
| Efficacité | 170lm/W |
| Tension d'entrée | DC 12/24V |
| Spécifications de la batterie | 230WH-1843WH ou personnalisé |
| Spécifications du panneau solaire | 50-400W ou personnalisé |
| Indice IP | IP66 |
| Indice IK | IK10 |

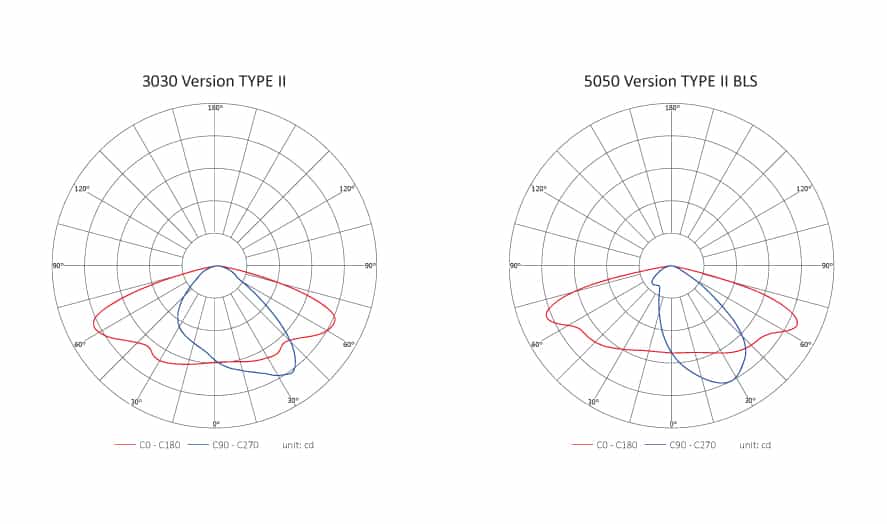

| Angle de faisceau | Type II, Type III |
| Option de montage | Dessus de poteau, entrée latérale |
Foire aux questions
Ce que vous devez savoir sur les lampadaires solaires
En tant que fabricant professionnel de lampadaire solaire, nous pouvons fournir différents types et fonctions de lampadaires solaires, tels que le lampadaire solaire hybride éolien, le lampadaire solaire hybride AC/DC, les lampadaires solaires à détecteur de mouvement, les lampadaires solaires à contrôle par induction du corps humain, minuterie atténuant les lampadaires solaires, etc. Des accessoires supplémentaires pour les systèmes d'éclairage public solaire tels que des cages de fondation, des poteaux d'éclairage public, des câbles, etc. sont disponibles. Ces lampadaires solaires peuvent être largement utilisés comme éclairage de jardin, éclairage routier, campus scolaire, etc.
Lampadaire solaire tout en un
Les lampadaires solaires tout-en-un, aussi appelés «lampadaires solaires intégrés», sont une combinaison de panneau solaire à haut rendement, de batterie au lithium, de modules LED et de contrôleur intelligent, de capteur PIR ou de mouvement, etc. Facile à installer et à transporter.
Lampadaire solaire de type split
Les lampadaires solaires se classent en deux catégories : entièrement séparés et « tout-en-deux ».
Entièrement séparés : chaque composant est indépendant.
« Tout-en-deux » : la batterie au lithium et le contrôleur sont intégrés au corps du lampadaire LED, tandis que les panneaux solaires sont séparés.
| Puissance (W) | Lumens (LM) | Remplacement (W) | Hauteur d'installation (M) |
| 40W | 6200LM | 100W HPS ou MH | 5-6m |
| 60W | 9300LM | 150W HPS ou MH | 7-8m |
| 80W | 12400LM | 200W HPS ou MH | 8-10m |
| 90W | 14400LM | 250W HPS ou MH | 9-10m |
| 100W | 16000LM | 250W HPS ou MH | 9-12m |
| 120W | 19200LM | 400W HPS ou MH | 10-12m |
Batterie au plomb
Les batteries au plomb comprennent les batteries au plomb de type électrolyte (VRLA) et les batteries au plomb colloïdales (Gel). Ils sont principalement utilisés dans les systèmes de lampadaires solaires de type split et sont généralement enterrés sous terre. Elles sont plus grandes et moins chères, mais elles utilisent moins de cycles que les batteries lithium-ion. La plupart des batteries au plomb sont des systèmes 12V ou 24V.
Batterie au lithium
La majorité des batteries au lithium utilisées dans les systèmes d'éclairage public solaire sont des batteries au lithium ternaire et des batteries au lithium fer phosphate (LiFePo4). Les batteries au lithium sont plus coûteuses et ont une durée de vie plus longue que les batteries au plomb-acide.
Les batteries au lithium ternaire offrent une résistance au froid supérieure à celle des batteries au lithium fer phosphate. La résistance à haute température des batteries au lithium fer phosphate est meilleure que celle des batteries au lithium ternaire. Par conséquent, les systèmes d'éclairage public solaire dans les régions à haute température utilisent souvent des batteries au lithium fer phosphate.
Les tensions de batterie Li disponibles pour le système d'éclairage public solaire incluent 3,7 V, 3,2 V, 6,4 V, 11,1 V et 12,8 V.
Panneau Solaire Monocristallin
L'efficacité de conversion photoélectrique des panneaux solaires en silicium monocristallin se situe entre 18 et 24 %, avec une moyenne de 18 %. Ce type de cellule solaire a la plus grande efficacité de conversion photoélectrique de toutes sortes et une durée de vie allant jusqu'à 25 ans. Cependant, les coûts de fabrication sont plus élevés que pour les autres types.
Panneau Solaire Molycristallin
La méthode de fabrication des panneaux solaires en silicium polycristallin est la même que celle des panneaux solaires en silicium monocristallin, cependant l'efficacité de conversion photoélectrique des panneaux solaires en silicium polycristallin est inférieure à celle des panneaux solaires en silicium monocristallin, elle est d'environ 16%. Mais c'est moins cher que les panneaux solaires en silicium monocristallin.
Contrôleur solaire PWM
Le contrôleur solaire PWM est la technologie de deuxième génération, et la plus présente sur le marché. La méthode de travail est le contrôle PWM. Comparé aux contrôleurs solaires ordinaires, il s'est beaucoup amélioré et peut résoudre le problème de l'insatisfaction de la batterie. L'efficacité de la conversion de charge est de 70 %, mais les panneaux solaires ne sont pas pleinement utilisés.
Contrôleur solaire MPPT
Le contrôleur solaire MPPT est une technologie de troisième génération. Il se rapporte à la fonction "suivi du point de puissance maximale". Il s'agit d'un produit amélioré du contrôleur solaire PWM. Le contrôleur solaire MPPT peut détecter et suivre la tension et le courant du panneau solaire en temps réel. Puissance maximale (P=U*I), garantissant que la batterie est toujours chargée avec la puissance maximale. L'efficacité de suivi MPPT est de 99%, l'efficacité globale de production d'énergie du système est de 97% et la batterie aura une bonne gestion.
Étapes d'installation des Lampadaire solaire de type split
I. Installation du panneau solaire
1. Fixez le panneau solaire sur son support à l'aide de quatre boulons M6x35.
2. Fixez le raccord au support du panneau solaire avec quatre boulons M8x40 (Remarque : La sortie de la boîte de jonction du panneau solaire est orientée vers le bas).
3. Fixez la batterie de contrôle au lithium intégrée sur le support du panneau solaire avec quatre boulons M6x35.
4. Connectez l'extrémité dénudée du câble étanche de 1000 mm à la boîte de jonction du panneau solaire (module photovoltaïque). Notez que le fil rouge/marron doit être connecté à la borne positive et le fil noir/bleu à la borne négative (ignorez cette étape si le panneau solaire est livré avec des fils pré-connectés).
II. Installation du lampadaire
1. Faites passer l'extrémité dénudée du câble étanche de 2500 mm par le trou inférieur jusqu'à l'extrémité supérieure du bras de montage.
2. Faites passer le fil à travers un connecteur PG dans la tête du lampadaire et connectez-le au bornier, en notant que le fil rouge/marron est le positif et le fil noir/bleu le négatif. Après avoir terminé le câblage, serrez le presse-étoupe étanche PG et fixez la tête du lampadaire sur le bras de montage, en veillant à ce que le lampadaire soit parallèle au sol pour un éclairage optimal.
III. Assemblage final
1. Montez le panneau solaire assemblé avec le raccord sur le poteau d'éclairage. Remarque : Le panneau solaire doit être orienté vers le soleil et ne pas être installé à proximité d'arbres ou d'autres obstacles.
2. Fixez le bras du lampadaire assemblé à la position correspondante sur le poteau.
3. Connectez d'abord le câble du connecteur étanche du lampadaire au connecteur femelle de la batterie de contrôle au lithium intégrée. Allumez l'interrupteur de la batterie de contrôle au lithium intégrée, attendez environ 20 secondes jusqu'à ce que le lampadaire s'allume, puis connectez le fil du panneau solaire (connecteur femelle) au connecteur mâle de la batterie de contrôle au lithium intégrée (si vous utilisez plusieurs panneaux solaires, n'importe quel connecteur mâle peut être utilisé pour cette connexion). Une fois les connexions effectuées, le lampadaire devrait s'éteindre après environ 20 secondes, ce qui indique un câblage correct.
IV. Remarques supplémentaires
Le processus de câblage décrit ci-dessus s'adresse aux clients disposant de leurs propres poteaux d'éclairage. Si l'ensemble complet est fourni par ZGSM, nous recommandons de faire passer les câbles à l'intérieur du poteau pour une installation plus soignée.
Application
Éclairage de la chaussée
Eclairage des allées
Éclairage de jardin
Éclairage d'allée
Eclairage des parkings
Vous souhaitez personnaliser un système d'éclairage public solaire ? Utilisez le formulaire pour nous contacter et nous vous contacterons dans les plus brefs délais.
Structure du lampadaire solaire
Pourquoi choisir des lampadaires solaires LED ?
Le lampadaire solaire est un nouveau type d'appareil d'éclairage routier. Pendant la journée, les panneaux solaires en silicium monocristallin ou polycristallin convertissent l'énergie solaire solaire en électricité, qui est stockée dans des batteries scellées à valve sans entretien ou des batteries au lithium via le contrôleur solaire, et la nuit, le contrôleur solaire contrôle la décharge des batteries pour les lumières LED fonctionnent. Il apportera de nombreux avantages.
Convertissez l'énergie solaire en électricité pour faire fonctionner les lampadaires LED. L'énergie solaire est inépuisable.
Les lampadaires solaires sont alimentés par des panneaux solaires de 12 à 36 V, qui se situent dans la plage de tension de sécurité et ne causeront pas d'accidents de choc électrique aux personnes, ce qui les rend plus sûrs à utiliser.
Les lampadaires solaires hors réseau ne nécessitent pas d'alimentation électrique et peuvent fonctionner de manière autonome tant qu'il y a du soleil, ce qui est très flexible, de sorte qu'ils peuvent être utilisés même dans des zones éloignées déficientes en énergie.
Le système d'éclairage public solaire n'a pas besoin d'équipement d'alimentation électrique, peut fonctionner complètement automatisé, pas besoin de gestion du personnel, donc de faibles coûts d'exploitation et de maintenance.
Produits utilisés
Blogues connexes
Spectacle de certification
En tant que fabricant professionnel de lampadaire solaire tout en deux, nos lampadaires solaires à LED bénéficient de riches rapports de certification et de test, tels que CE, ROHS, IP, IK, LM80, etc.
| COMPOSANT | NORMES | RAPPORT D'ESSAI | CERTIFICATIONS |
| LED | LM80 | √ | |
| LUMINAIRES | EN /IEC 60598-1 et 60598-2-3 | √ | √ |
| EN /IEC 60529 | √ | √ | |
| EN /IEC 62262 | √ | ||
| EN /IEC 55015 | √ | √ | |
| EN /IEC 61000-3-2 | √ | √ | |
| EN 61547 | √ | √ | |
| EN /IEC 61000-3-3 | √ | √ | |
| EN 62493 | √ | √ | |
| IEC 62321 | √ | √ | |
| TM-21 | √ | ||
| MODULE LED | EN /IEC 62031 | √ | |
| USINE | ISO9001,ISO14001,ISO50001,ISO45001 | √ | |
| BATTERIE | EN 62133-2,IEC 61427-1,EN 62619,EN 62620 | √ | √ |
| PANNEAU SOLAIRE | IEC 61730-1,IEC 61730-2,IEC 61215-1,IEC 61215-2 | √ | √ |
Obtenez des solutions et des devis
Veuillez remplir le formulaire ci-dessous. Nous pouvons répondre à vos besoins spécifiques en matière de sélection de luminaire LED, de conception d'éclairage, d'assistance technique et de service après-vente. Nous vous contacterons dans les plus brefs délais.
