Introduction
Ces dernières années, la technologie LED a connu une progression fulgurante. Si de nombreux entrepôts dépendent encore de l’éclairage fluorescent traditionnel, les solutions LED modernes offrent des avantages considérables. Grâce à leur haute efficacité (qu’est-ce que l’efficacité lumineuse et comment l’améliorer ?), à une distribution lumineuse optimisée et à une large gamme de systèmes de contrôle intelligents, les luminaires LED permettent de réduire sensiblement les coûts d’exploitation de l’éclairage d’entrepôt. ZGSM propose à ses clients des solutions Éclairage d’entrepôt, couvrant aussi bien l’intérieur que l’extérieur. Parmi ces solutions, les luminaires industriels, les projecteurs et les lampadaires sont les plus couramment utilisés dans ce secteur. Forte de plus de vingt ans d’expertise, ZGSM s’est toujours attachée à développer et à fournir des produits d’éclairage LED de haute qualité, ainsi que les solutions techniques associées. Naturellement, la mise en œuvre efficace des luminaires nécessite une attention particulière, notamment en ce qui concerne le choix des unités à haute efficacité, des lentilles et l’intégration de systèmes intelligents (tels que la variation d’intensité par minuterie et la détection par micro-ondes). Nous allons maintenant explorer ces sujets plus en détail.
Éclairage d’entrepôt
L’éclairage d’entrepôt est principalement conçu pour les zones de stockage, les rayonnages, les allées et les zones de chargement/déchargement. Si la conception de l’éclairage des zones de stockage et de chargement/déchargement est relativement simple, celle des rayonnages est plus complexe. Elle exige une planification minutieuse du placement des luminaires, le choix des lentilles appropriées et la mise en œuvre de solutions d’économie d’énergie efficaces. Ceci garantit un éclairement et une uniformité conformes aux exigences dans les allées, tout en assurant un éclairement vertical suffisant sur les rayonnages pour faciliter la lecture des étiquettes et l’identification des produits. La configuration et les exigences opérationnelles variant d’un entrepôt à l’autre, les solutions d’éclairage doivent être adaptées aux conditions spécifiques du site. Pour l’éclairage des rayonnages, il est également nécessaire d’intégrer des facteurs liés au site, tels que la hauteur des rayonnages, la largeur des allées et les heures d’ouverture. Les principaux éléments à prendre en compte lors du processus de conception comprennent la consommation d’énergie, le confort visuel (y compris le contrôle de l’éblouissement), l’indice de rendu des couleurs (IRC par rapport à l’efficacité lumineuse), l’uniformité de l’éclairement, la facilité d’entretien et les coûts d’exploitation à long terme. L’image ci-dessous illustre l’un des projets d’éclairage d’entrepôt réalisés par ZGSM.
Éclairage d’entrepôt extérieur

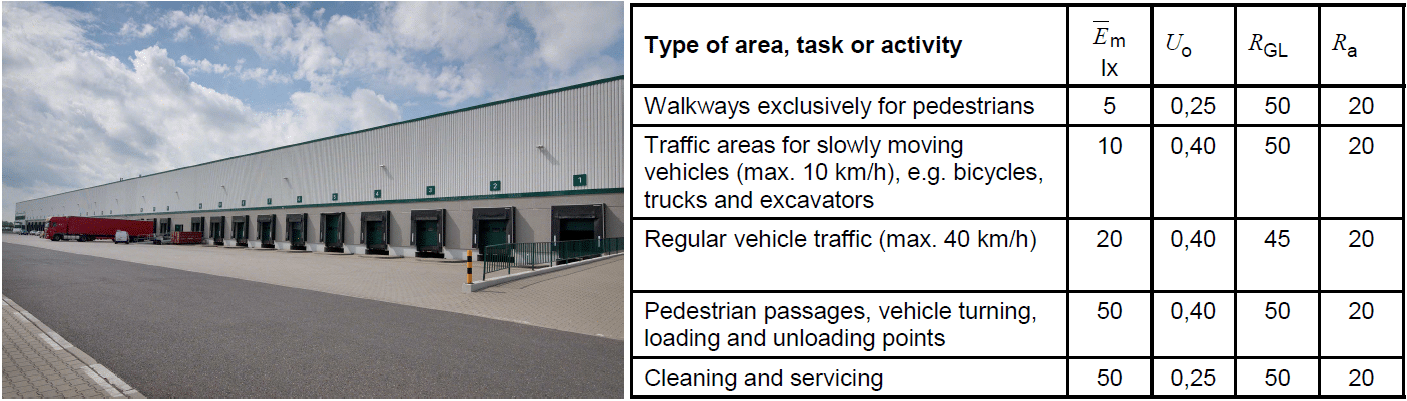

L’éclairage d’entrepôt extérieur est principalement utilisé dans les zones extérieures, les quais de chargement, les voies d’accès aux campus, les aires de stockage et les parkings. Outre sa fonctionnalité, il contribue également à l’esthétique générale du site. Dans les zones à fort passage, comme les zones de chargement et les voies d’accès aux campus, les exigences en matière d’éclairage sont relativement élevées et les luminaires doivent généralement fonctionner à pleine capacité pendant de longues périodes. En revanche, les exigences en matière d’éclairage d’entrepôt extérieur (voir ci-dessous) sont relativement moindres dans les aires de stockage et les parkings, où des systèmes de contrôle intelligents peuvent être intégrés. Parmi les fonctionnalités courantes, on trouve la détection de luminosité et la variation d’intensité automatique. La première contrôle l’allumage et l’extinction des luminaires, tandis que la seconde réduit la puissance d’éclairage en fin de soirée afin de minimiser la consommation d’électricité. Pour ces applications, nous devons également sélectionner les lentilles et les luminaires appropriés en fonction des caractéristiques du site, de la disposition des poteaux et de la hauteur afin d’assurer une distribution lumineuse adéquate (qu’est-ce que la distribution lumineuse ?) et une couverture optimale de l’éclairage d’entrepôt extérieur, répondant ainsi à des besoins pratiques tels que les opérations nocturnes, la circulation des véhicules et la surveillance de sécurité.
Exemple de projet ZGSM – Éclairage d’entrepôt ou éclairage extérieur d’entrepôt
L’éclairage d’entrepôt, et plus précisément la distinction entre éclairage intérieur et extérieur, est une priorité qui doit être clairement définie dès le départ. Si votre projet concerne un entrepôt isolé, l’éclairage extérieur n’est peut-être pas nécessaire. En revanche, si l’entrepôt comprend des zones périphériques telles que des parkings, des aires de stockage ou des voies d’accès, des solutions d’éclairage intérieur et extérieur seront généralement requises. Afin de faciliter la compréhension de ce sujet, nous nous appuierons sur une étude de cas réussie de ZGSM pour illustrer leurs solutions et mettre en lumière les points clés à prendre en compte lors de leur mise en œuvre.
Considérations relatives à la conception de l’éclairage d’entrepôt
Ce projet, situé en Amérique du Sud, concerne une installation de transformation à grande échelle. Le site couvre une superficie d’environ 60 000 mètres carrés et comprend deux ateliers, une zone de chargement/déchargement et une aire de stockage. Les ateliers, situés à l’intérieur, nécessitent principalement un éclairage intérieur (notamment un éclairage d’entrepôt), tandis que l’aire de stockage, située à l’extérieur, nécessite principalement un éclairage extérieur (notamment un éclairage extérieur d’entrepôt).

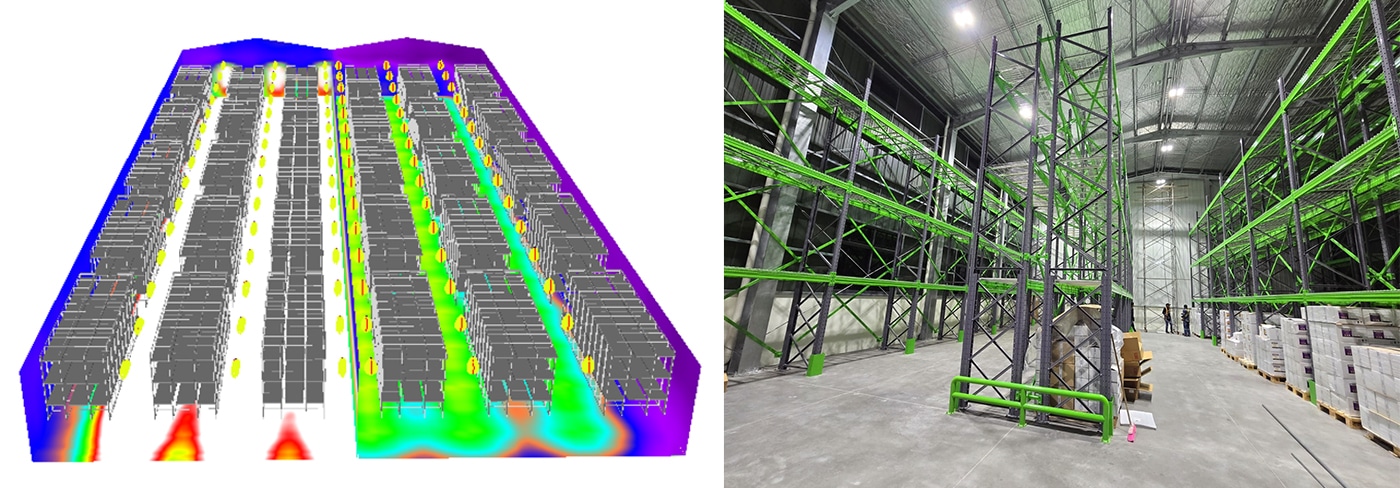

Concernant les exigences en matière d’éclairage intérieur, ZGSM a analysé les plans CAO afin d’identifier et de définir l’atelier, les zones de rayonnage et les zones de chargement/déchargement. La surface totale à éclairer est d’environ 12 000 mètres carrés. L’entrepôt présente une hauteur sous plafond d’environ 11 mètres sur ses côtés et de 12,5 mètres en son centre, pour des dimensions globales de 100 m × 80 m. La hauteur des rayonnages intérieurs atteint environ 7 mètres. La hauteur sous plafond de l’atelier est globalement similaire à celle de l’entrepôt, la seule différence résidant dans sa surface au sol, plus réduite. Après de nombreuses consultations avec le client, il a été décidé que l’éclairement moyen dans les zones opérationnelles de l’entrepôt devait atteindre 300 lux afin de répondre aux normes opérationnelles quotidiennes pour les activités de stockage et de logistique. L’atelier, quant à lui, requiert un niveau d’éclairement de 500 lux, une spécification plus élevée nécessaire pour répondre aux exigences visuelles précises des tâches de précision qui y sont effectuées. Pour la zone atelier, nous avons recommandé une solution d’éclairage industriel standard utilisant les luminaires industriels haute hauteur de la série ZGSM-HB11/ZGSM-HB12 (luminaires industriels ZGSM). Concernant l’entrepôt, notre évaluation sur site a révélé que les rayonnages internes sont hauts et densément agencés, avec des allées relativement étroites ; par conséquent, un système de distribution lumineuse traditionnel ne serait pas adapté. Dans ces conditions de montage en hauteur, les systèmes de distribution lumineuse classiques à lentilles sont susceptibles d’être obstrués par les rayonnages, compromettant ainsi l’uniformité globale de l’éclairage.

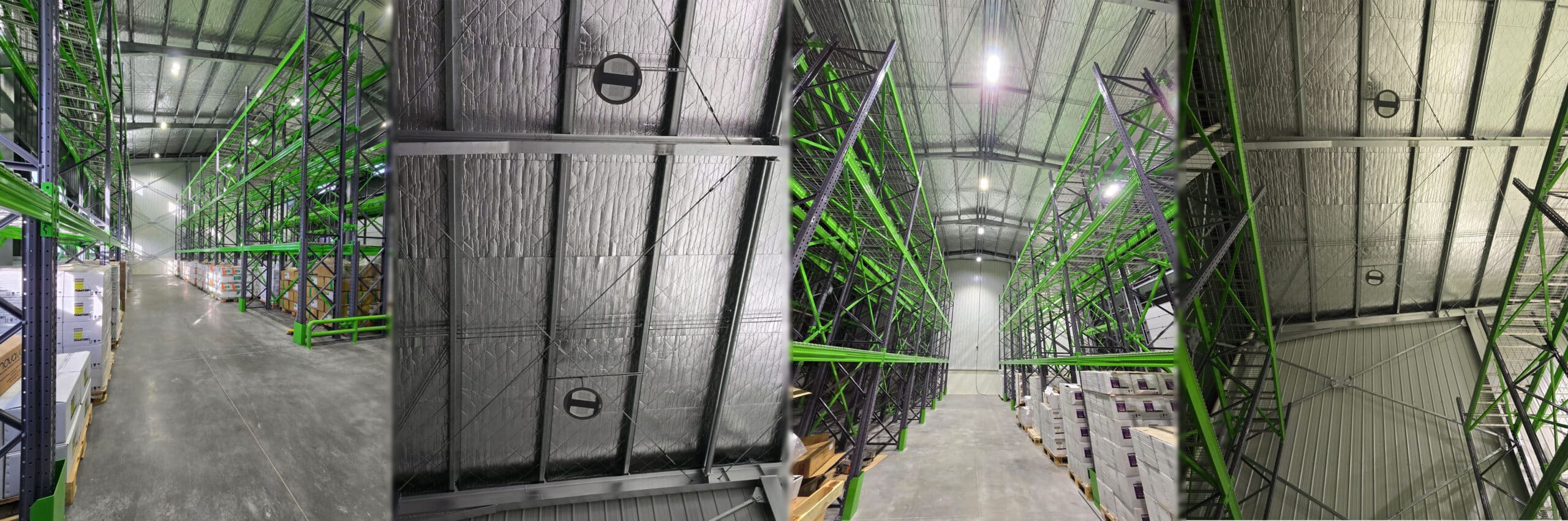

En tenant compte de ces facteurs, l’équipe technique de ZGSM a réalisé de nombreuses simulations d’éclairage et évaluations de solutions, comparant en détail différents types de luminaires, conceptions optiques et méthodes d’installation. ZGSM a recommandé les luminaires industriels de la série HB11 pour l’éclairage des ateliers et ceux de la série ST20 pour l’éclairage des rayonnages et des zones de travail de l’entrepôt. Après avoir soigneusement évalué les performances d’éclairage et l’esthétique, le client a finalement opté pour les luminaires industriels de la série ZGSM-ST20. Cependant, le choix des courbes de distribution de la lumière a été soigneusement adapté aux différentes zones : une distribution de lumière symétrique a été utilisée pour les zones de travail des ateliers et des entrepôts, tandis qu’une distribution de lumière asymétrique (distribution de lumière symétrique et asymétrique) a été employée pour les zones de rayonnages des entrepôts. Cela a permis d’améliorer efficacement l’éclairement global et l’uniformité (qu’est-ce que l’uniformité de la lumière ?) des zones de stockage tout en répondant aux exigences esthétiques des luminaires dans les espaces industriels modernes. Le tableau ci-dessous compare les résultats des simulations d’éclairage pour la zone des rayonnages avec des distributions lumineuses asymétrique et symétrique. La première, bien que nécessitant une puissance plus élevée, offre une uniformité et un éclairement inférieurs à ceux de la distribution asymétrique. Concernant le choix d’une solution de détection par micro-ondes, le client a opté pour une approche prudente. Compte tenu de la fréquence élevée des déplacements de personnel et de marchandises au sein de l’établissement, la commande par micro-ondes n’a finalement pas été retenue.
Considérations relatives à la conception de l’éclairage d’entrepôt extérieur

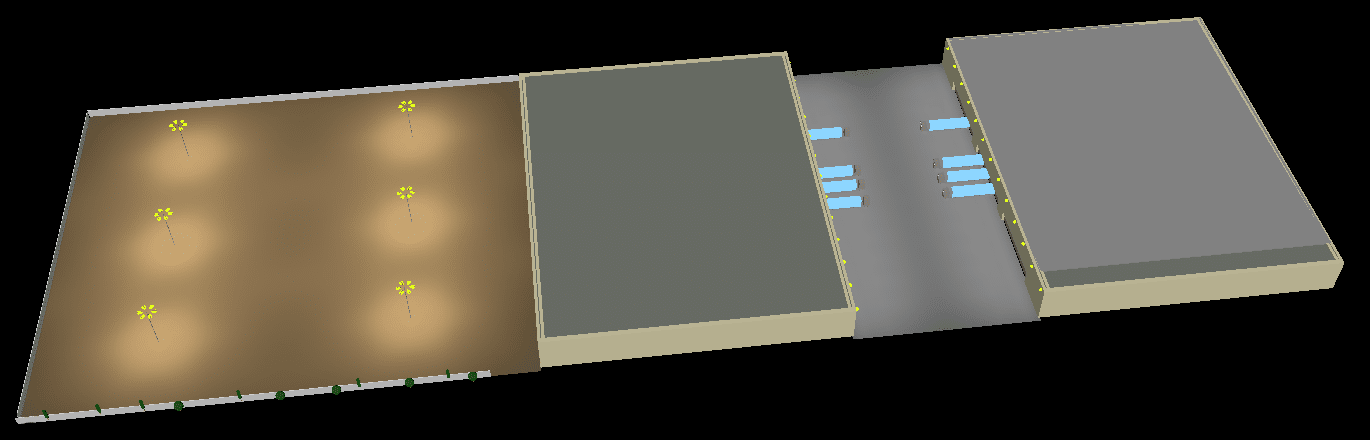

L’éclairage extérieur n’est pas un simple atout pour un entrepôt : il est essentiel. Il assure la visibilité des espaces extérieurs la nuit et contribue à la sécurité de tous. Généralement, les zones prioritaires nécessitant un bon éclairage sont les voies d’accès, les parkings, les zones de chargement et de déchargement, ainsi que les aires de stockage. Pour cet entrepôt en Argentine, le plan d’éclairage s’est concentré sur les zones de chargement et de déchargement et les aires de stockage. Ces zones représentent le cœur des besoins d’éclairage extérieur de tout entrepôt. Dans les zones de chargement et de déchargement, où l’activité est intense (personnes, camions, chariots élévateurs), l’éclairage doit être puissant et précis. Il est impératif de ne pas négliger cet aspect. Dans les aires de stockage, qui accueillent principalement des véhicules stationnés, les exigences en matière d’éclairage sont moins strictes. En adaptant l’éclairage aux besoins de chaque zone, on réduit les risques d’accidents et les angles morts la nuit. Les personnes peuvent ainsi se déplacer en toute sécurité et le travail se poursuit sans encombre à l’extérieur, même après la tombée de la nuit. Voici une description détaillée de la solution d’éclairage conçue par l’équipe de ZGSM pour ce projet.
La zone de chargement et de déchargement est un vaste espace de 60 mètres sur 120 mètres. Compte tenu de ses dimensions, nous recommandons l’installation de projecteurs de chaque côté pour l’éclairage d’entrepôt extérieur. La hauteur extérieure de l’entrepôt étant de 12 mètres – relativement faible –, un angle d’inclinaison plus important est nécessaire pour une distribution lumineuse symétrique afin de garantir un éclairement et une uniformité conformes aux exigences d’éclairage extérieur. Cependant, cette approche présente un inconvénient majeur : un éblouissement excessif (Qu’est-ce que l’éblouissement et comment le réduire ?), qui compromet la sécurité de conduite des camions et des porte-conteneurs. En tenant compte de ces éléments, nous avons finalement opté pour l’installation des luminaires sur le mur extérieur de l’entrepôt, d’une hauteur de 11 mètres, avec une distribution lumineuse asymétrique et un espacement de 10 mètres entre les luminaires. Avec cette configuration, nos simulations finales affichent un éclairement de 55 lux et une uniformité de 0,42, répondant pleinement aux exigences de la norme EN 12464-2 pour l’éclairage extérieur des quais de chargement et de déchargement.
Pour la cour extérieure, la superficie totale est de 150 x 150 mètres. Initialement, le client prévoyait d’installer des candélabres en périphérie du site. Cependant, notre équipe technique a déterminé que cette configuration d’éclairage entraînerait un éclairage insuffisant au centre. Plutôt que d’ajouter des candélabres au centre, nous avons recommandé de déplacer légèrement les candélabres périphériques vers l’intérieur. Cette approche permet non seulement de réduire le coût des candélabres, mais aussi d’améliorer efficacement l’éclairage au centre. Compte tenu de la taille du site et du budget, nous avons finalement recommandé au client l’utilisation de six candélabres de 15 mètres de haut pour éclairer cette zone. Afin de garantir un confort visuel optimal, nous avons également opté pour une distribution asymétrique de la lumière, en remplacement de la distribution symétrique traditionnelle, évitant ainsi une lumière trop concentrée. De plus, grâce à cette distribution asymétrique, nous avons pu disposer les six projecteurs de manière circulaire, répartissant uniformément sur les supports de fixation des candélabres. Cela élimine la nécessité pour l’entrepreneur d’ajuster à plusieurs reprises les points de visée des luminaires (Que sont les points de visée des projecteurs ?), réduisant ainsi considérablement les coûts d’installation. Vous trouverez ci-dessous un schéma et les résultats de simulation de la distribution lumineuse de l’aire de stockage. Nos vérifications indiquent un éclairement de 24 lux, avec un coefficient d’uniformité de 0,27 (hors angles). Le rendu montre également un éclairement légèrement inférieur en périphérie de l’aire de stockage, tandis que les autres zones présentent un éclairement optimal, généralement supérieur à 20 lux, conforme aux exigences d’exploitation. De plus, le client a adopté notre recommandation concernant la gradation par minuterie (Plus d’informations sur la gradation par minuterie – Astrodim) des luminaires, permettant au système de réduire l’éclairement pendant les heures tardives de la nuit lorsque les opérations de l’usine sont minimales, réduisant ainsi la consommation d’électricité.
Solutions d’éclairage ZGSM
Résumé
Cet article présente une analyse détaillée des scénarios d’application et des exigences fondamentales relatives à l’éclairage intérieur et extérieur des entrepôts. L’éclairage intérieur est conçu pour les zones de stockage, les rayonnages, les allées et les zones de chargement/déchargement. Parmi celles-ci, l’éclairage des rayonnages est particulièrement complexe et nécessite des solutions sur mesure adaptées aux spécificités du site, telles que la hauteur des rayonnages et la largeur des allées. L’éclairage extérieur, quant à lui, dessert les abords de l’entrepôt, les quais de chargement, les voies d’accès, les aires de stockage et les parkings (voir la section « Conception d’éclairage des parkings »). Bien que principalement axés sur la fonctionnalité, ces systèmes doivent également intégrer des lentilles et des luminaires adaptés aux caractéristiques du site, notamment la distribution et la hauteur des mâts d’éclairage. L’article présente, à titre d’étude de cas pratique, un projet d’installation industrielle de grande envergure réalisé par ZGSM en Amérique du Sud. Ce projet illustre en détail les stratégies de mise en œuvre spécifiques à l’éclairage intérieur et extérieur des entrepôts. Pour les zones intérieures, les luminaires des séries ST20 et HB11 ont été utilisés. En choisissant des schémas de distribution lumineuse symétriques ou asymétriques en fonction de chaque zone, le projet a atteint les niveaux d’éclairement requis de 300 lux dans l’entrepôt et de 500 lux dans les ateliers. Il est intéressant de noter que, malgré l’engouement actuel pour la technologie de détection par micro-ondes, celle-ci n’a finalement pas été retenue pour ce site, compte tenu de la circulation constante du personnel et des marchandises. L’éclairage extérieur couvre une zone de chargement/déchargement de 60 × 120 mètres et une aire de stockage de 150 × 150 mètres. Grâce au positionnement stratégique des candélabres, au choix d’une distribution lumineuse asymétrique et à la mise en œuvre d’une régulation de l’intensité lumineuse par temporisation, le système a respecté toutes les normes d’éclairage tout en minimisant l’éblouissement. Vous possédez un entrepôt nécessitant un éclairage ? Vous recherchez des conseils en matière d’éclairage d’entrepôt et de conception d’éclairage extérieur (choix des luminaires, aménagement, options de lentilles) ? Contactez ZGSM pour plus d’informations.
